Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Header multi-pin hermetis | Impedansi: | Lainnya |
|---|---|---|---|
| Pin: | 20-pin | Baris: | 2-baris |
| pelapisan: | Berlapis emas | Bahan pin: | Kovar 4J29 |
| Kaca: | 7052.7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Sertifikat: | ROHS ISO-9001-2015 | ||
| Menyoroti: | header ikatan 2 baris 20 pin,konektor hermetik pin 0.5mm,segel kaca mc-827t2-jh |
||

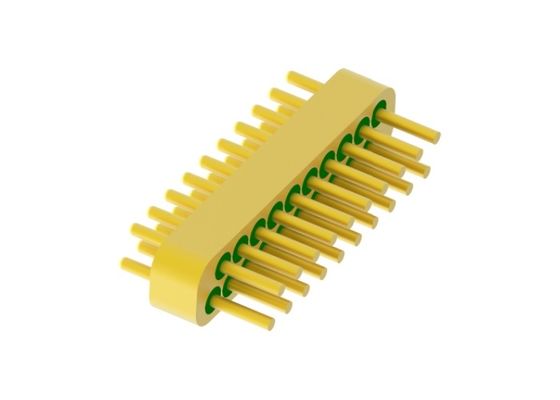

Segel Kaca ke Logam Hermetik Feedthrough RF/DC /Header Multi-pin /Konektor juga disebut Insulator Kaca. Mereka terutama digunakan untuk mentransmisikan sinyal gelombang mikro, sinyal daya, dan sinyal kontrol antara modul dan modul, modul dan komponen dengan persyaratan penyegelan gas. Mereka adalah salah satu komponen paling kritis dalam komponen penyegelan.
Kaca dengan konstanta dielektrik rendah dan rugi dielektrik rendah digunakan sebagai bahan isolasi dan pendukung. Rumah dan konduktor terbuat dari paduan Kovar yang disinter di bawah suhu tinggi, dan permukaannya dilapisi emas. Konduktor tengah memiliki berbagai gaya terminasi seperti ikatan kawat emas, penyolderan, dan pemasangan, dll. Insulator kaca berukuran kecil, ringan, hermetik, sangat andal, dan telah tersebar luas di industri manufaktur elektronik dalam beberapa tahun terakhir.
![]()
Spesifikasi:
| Nama Produk | Kaca ke Logam Header Multi-pin |
| Impedansi | lainnya |
| Tipe | 20 pin |
| Baris | 2 baris |
| Warna | Dilapisi emas |
| Bahan housing dan pin | Kovar 4J29 |
|
Bahan Kaca
Warna Kaca
|
tipe 7052 atau 7070
Hijau atau Putih
|
| Rentang Frekuensi | NA |
| VSWR | NA |
| Tegangan Tahan | ≥300V |
|
Hermetisitas Tingkat Kebocoran |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/detik @ 1 atm |
| Resistansi Isolasi | ≥2000MΩ untuk pin tunggal, ≥1000MΩ untuk multi-pin, |
| Suhu Operasi | -65℃~+260℃ |

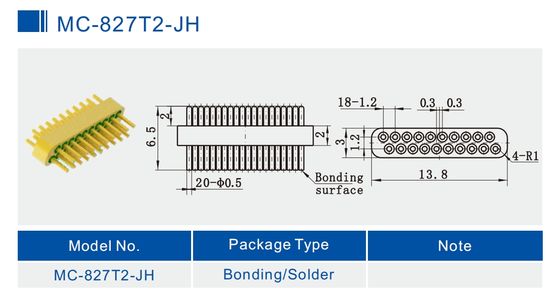

Gambar Rinci
Unit:mm
Daftar Produk:
| 50Ω RF Pin Tunggal Seri JM | Pilihan Pemasangan dan Ikatan Solder |
| 50Ω RF Pin Tunggal Seri Standar JM | Pilihan Pemasangan dan Ikatan Solder |
| 50Ω RF Pin Tunggal Seri Non-Standar JM | Pilihan Pemasangan dan Ikatan Solder |
| DC Pin Tunggal Seri JK | Pilihan Solder dan Ikatan |
| DC Pin Tunggal Seri Standar JK | Pilihan Solder dan Ikatan |
| DC Pin Tunggal Seri Non-Standar JK | Pilihan Solder dan Ikatan Kepala Paku |
|
Header Multi-pin Seri JMC
|
1-9 pin dengan pilihan 1-3 baris |
| Dimensi Kustom |
Rentang Luas |
![]()
Katalog-Segel Hermetik Kaca ke Logam.pdf
Fitur:
- Ukuran kecil
- Ringan
- Hermetik
- Kualitas stabil dan keandalan tinggi
- Konduktor internal: Pilihan metode ikatan kawat emas, penyolderan, dan pemasangan
Aplikasi:
Rentang aplikasi luas paket elektronik, dirgantara komersial, satelit, radar, dan lainnya di bidang avionik, dirgantara, dan otomotif. Dapat digunakan dengan produk SMA, gelombang milimeter.
- Stok besar untuk ukuran standar
- Pengiriman cepat untuk produk kustomCATATAN:Kami memiliki lebih dari 100.000 jenis Konektor Segel Kaca ke Logam Hermetik
