18GHz~40GHz WRD180 Ke K2.92mm Wanita Sudut Kanan Panduan Gelombang Ke Adaptor Koaksi K/WRD180-KF
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Waveguide WRD500 ke adaptor koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Pemasangan: | Berlapis Emas | Rentang frekuensi: | 18GHZ-40GHz |
| Konektor: | K2.92mm Wanita | VSWR: | 1.35 |
| Ukuran pandu gelombang: | WRD180 | Gaya tubuh: | Sudut kanan |
| Menyoroti: | Adaptor Koaksial Sudut Kanan Pandu Gelombang K2.92mm,Adaptor Koaksial Sudut Kanan Pandu Gelombang WRD180,Adaptor Koaksial Sudut Kanan Pandu Gelombang 18GHz |
||
18GHz ~ 40GHz WRD180 Untuk K2.92mm Wanita Sudut Kanan Pemandu Gelombang Untuk Adaptor Coax
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
SpesifikasiK/WRD180-KF:
| Nama produk | WRD180 sampai K2.92mm Panduan Gelombang Wanita ke Adaptor Koaksial |
| Nomor model. | K/WRD180-KF |
| Jenis koaksial | K2.92mm Wanita |
| Ukuran Panduan Gelombang | WRD180 |
| Gaya tubuh | Sudut lurus |
| Jangkauan Frekuensi | 18 GHz-40 GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.35 |
Keuntungan:
-Adaptor waveguide kami memiliki keandalan tinggi, ukuran miniatur dan kinerja yang sangat baik, yang membuatnya banyak digunakan dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.

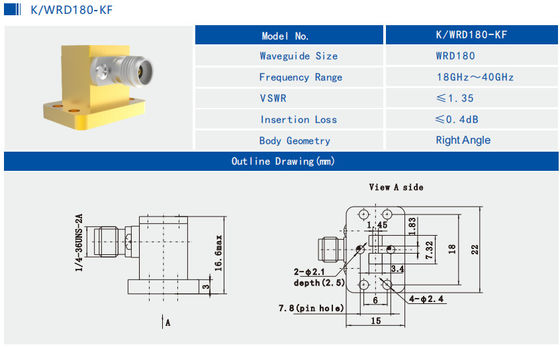

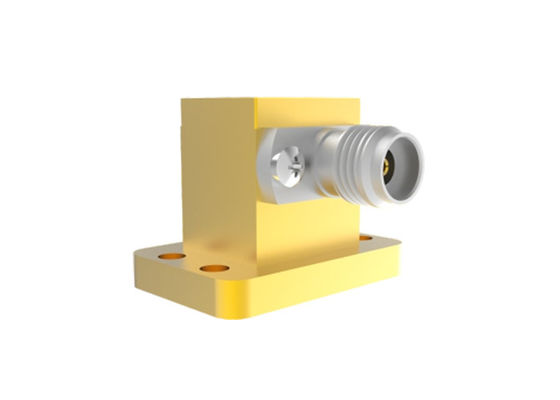

Gambar dan gambar dariWRD180 ke K2.92mm Wanita Waveguide untuk Coax AdapterK/WRD180-KF:
BerkaitanWRD Waveguide untuk Coax Adapterdari Elite Electronic.
| Nomor Model | Deskripsi | Catatan |
| N/WRD500-KF1 | Adaptor peluncuran ujung wanita WRD500 hingga N tipe | 6GHz ~ 18GHz |
| SMA/WRD650-JF | WRD650 ke SMA adaptor sudut kanan pria | 6GHz ~ 18GHz |
| SMA/WRD750-JF | WRD750 untuk SMA adaptor sudut kanan pria | 7.5GHz ~ 18GHz |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
