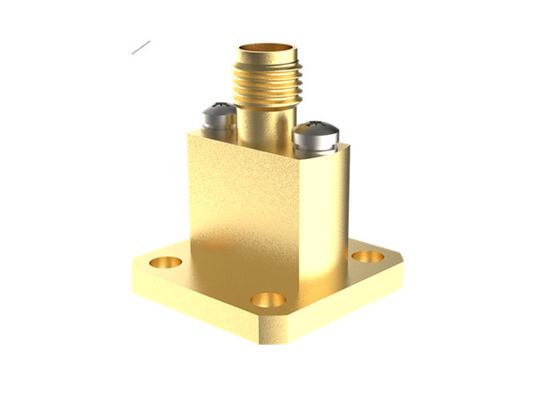

26.4GHz~40GHz WR28 BJ320 Ke K 2.92mm Female End Launch Waveguide Ke Coax Adapter K/BJ320-KFE9
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | Pandu Gelombang WR28 ke Adaptor Koaksial | Bahan: | Kuningan |
|---|---|---|---|
| Rentang frekuensi: | 26.4 GHz-40 GHz | Konektor: | K2.92mm |
| VSWR: | 1.35 | Impedansi: | 50 Ohm |
| Ukuran pandu gelombang: | WR28,BJ320 | Gaya Tubuh: | Akhiri Peluncuran |
| Menyoroti: | WR28 waveguide ke adapter 2.92mm,BJ320 ke K end launch adapter,Adaptor Koaksial Waveguide 26.4-40GHz |
||
Adaptor Pandu Gelombang WR28 BJ320 Ke Ujung Betina K2.92mm Peluncuran 26.4GHz~40GHz
Frekuensi adaptor pandu gelombang ke koaksial diproses oleh Elite Electronic (ELT) mencakup 5.4GHz-110GHz. Dengan keandalan tinggi, ukuran kecil, dan kinerja yang sangat baik, adaptor ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter. Pandu gelombang memiliki pandu gelombang persegi standar dan berusuk ganda, dan pandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna. Antarmuka koneksi ujung koaksial meliputi N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Adaptor pandu gelombang ke koaksial dibagi menjadi dua jenis: peluncuran ujung dan peluncuran sudut kanan dari orientasi antarmuka. Di antaranya, tipe peluncuran RA juga dapat digunakan sebagai struktur daya tinggi.
Spesifikasi K/BJ320-KFE9:
| Nama Produk | Adaptor Pandu Gelombang ke Koaksial K2.92mm WR28 |
| Nomor Model | K/BJ320-KFE9 |
| Tipe Koaksial | K2.92mm |
| Ukuran Pandu Gelombang | WR28 (BJ320) |
| Gaya Bodi | Peluncuran Ujung |
| Rentang Frekuensi | 26.4-40GHz |
| Impedansi | 50 Ohm |
| VSWR | 1.30 |
Keunggulan:
-Adaptor pandu gelombang kami memiliki keandalan tinggi, ukuran miniatur, dan kinerja yang sangat baik, dll., yang membuatnya diadopsi secara luas dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.
Gambar Garis Besar dan Foto Adaptor Pandu Gelombang ke Koaksial WR28 BJ320 ke 2.92mm Betina 2K/BJ320-KFE9:
Daftar Adaptor Pandu Gelombang ke Koaksial 2.92mm:
| Nomor Model | Deskripsi | Catatan |
| K/BJ320-KF22 | Adaptor sudut kanan betina WR28(BJ320) ke 2.92mm | |
| K/BJ320-KFE9 | Adaptor peluncuran ujung betina WR28(BJ320) ke 2.92mm | BJ320=WR28 |
| Tipe Kustom | Ukuran yang disesuaikan dapat diterima |
Referensi Silang Standar Pandu Gelombang
| Standar Cina | Standar Internasional | Rentang Frekuensi (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
CATATAN:
Kami memiliki lebih dari 1.000 jenis Adaptor Pandu Gelombang ke Koaksial untuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda. Dimensi ODM dipersilakan.
