6GHz ~ 18GHz WRD500 Untuk N Tipe End Wanita Peluncuran Pandu Gelombang Untuk Adaptor Coax N / WRD500-KF1
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Waveguide WRD500 ke adaptor koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Pemasangan: | Berlapis nikel | Rentang frekuensi: | 6GHZ-18GHz |
| Konektor: | Tipe N Perempuan | VSWR: | 1.45 |
| Ukuran pandu gelombang: | WRD500 | Gaya tubuh: | Akhiri Peluncuran |
| Menyoroti: | Adaptor Koaksial WRD500,Adaptor Koaksial WRD500 N,Adaptor Koaksial WRD500 18GHz |
||
6GHz ~ 18GHz WRD500 To N Type End Wanita Peluncuran Pandu Gelombang Untuk Adaptor Coax
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.

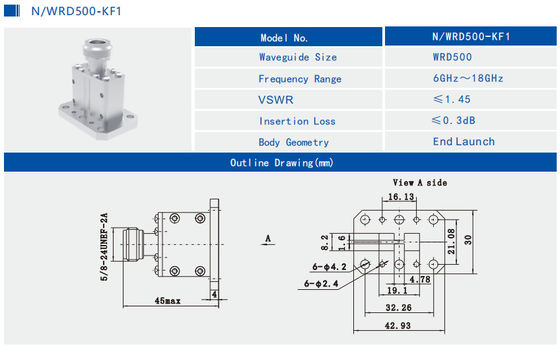

SpesifikasiN/WRD500-KF1:
| Nama produk | WRD500 ke N Jenis Panduan Gelombang Wanita ke Adaptor Koaksial |
| Nomor model. | N/WRD500-KF1 |
| Jenis koaksial | Jenis N Wanita |
| Ukuran Panduan Gelombang | WRD500 |
| Gaya tubuh | Akhir Peluncuran |
| Jangkauan Frekuensi | 6 GHz-18 GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.45 |
Keuntungan:
-Adaptor waveguide kami memiliki keandalan tinggi, ukuran miniatur dan kinerja yang sangat baik, yang membuatnya banyak digunakan dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.

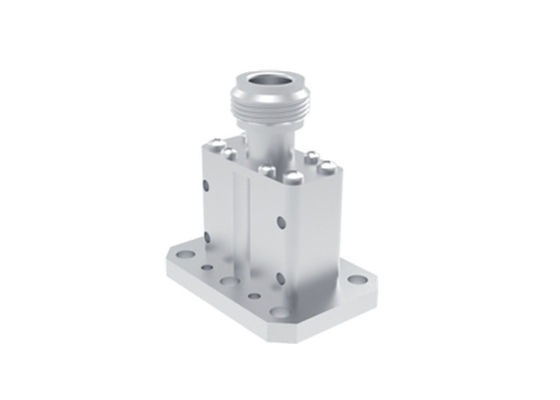

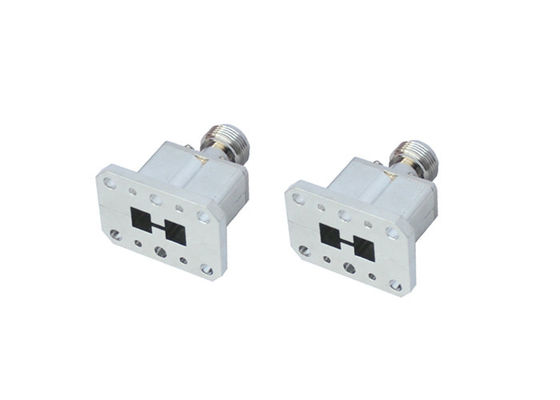

Gambar dan gambar dariWRD500 ke N tipe wanita Waveguide untuk Coax AdapterN/WRD500-KF1:
BerkaitanWRD Waveguide untuk Coax Adapterdari Elite Electronic.
| Nomor Model | Deskripsi | Catatan |
| K/WRD180-KF | Adaptor sudut kanan wanita WRD180 ke K2.92mm | 18GHz ~ 40GHz |
| SMA/WRD650-JF | WRD650 ke SMA adaptor sudut kanan pria | 6GHz ~ 18GHz |
| SMA/WRD750-JF | WRD750 untuk SMA adaptor sudut kanan pria | 7.5GHz ~ 18GHz |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
