Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | 2 lubang Flange RF Coaxial Connector,PCB Board RF Coaxial Connector,SBMA Hermetic Seal RF Coaxial Connector |
||

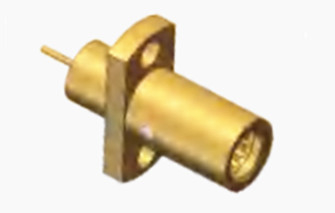

SBMA Hermetic Seal Female 2-hole Flange RF Koaksial untuk PCB Board
Seri SBMA mewakili iterasi kompak dari konektor koaksial seri BMA, juga menampilkan fungsi buta-mate.secara efektif memenuhi permintaan untuk miniaturisasi dan modularitas perangkat microwave.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 40GHz | |
| Tegangan nominal | 170 VRMS (Level Laut Maksimum) | |
| Dielektrik Tegangan-resistensi | 500 VRMS (tingkat laut maksimum) | |
| Resistensi Isolasi | ≥ 2000 MOhm | |
| Resistensi kontak | Konduktor luar | <= 2mOhm |
| Konduktor pusat | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Kerugian Penempatan | ≤ 0,30dB | |
Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -65 sampai +165 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
1- Miniaturisasi:
Dikembangkan berdasarkan produk BMA, ini adalah versi miniatur dengan kepadatan instalasi yang lebih tinggi untuk aplikasi dengan persyaratan ruang yang ketat.
2Tingkat standar yang tinggi:
Sesuai dengan produksi standar, ukuran produk, kinerja dan standar yang jelas lainnya,untuk memastikan kompatibilitas dan interchangeability antara konektor SBMA yang diproduksi oleh produsen yang berbeda.
Aplikasi:
Instrumen pengujian dan pengukuran:
Dalam peralatan uji dan pengukuran elektronik, seperti analizer spektrum, analizer jaringan, generator sinyal, dll.,perlu menggunakan konektor RF untuk menghubungkan peralatan di bawah tes atau kabel ujiKonektor SBMA memiliki kinerja yang unggul untuk memastikan transmisi sinyal uji yang akurat, dan meningkatkan akurasi dan keandalan hasil uji.
Tingkat standardisasi yang tinggi memfasilitasi kompatibilitas antarmuka dengan peralatan pengujian lainnya, membuatnya nyaman bagi pengguna untuk melakukan integrasi dan perluasan sistem.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
