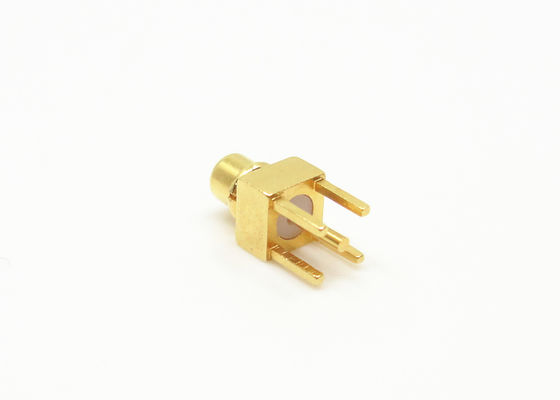

Konektor Kabel Koaksial MMCX Kecil Papan Sirkuit PCB Lurus Impedansi 50Ω
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | Konektor Seri MMCX | Jenis kelamin: | Pria |
|---|---|---|---|
| Pelapisan: | Berlapis Emas/Berlapis Nikel | bahan: | Kuningan |
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Jenis: | Gunung PCB | ||
| Menyoroti: | Konektor koaksial MMCX PCB 50Ω,Konektor adaptor RF MMCX Lurus,Konektor dudukan PCB MMCX Kecil |
||
Konektor RF Koaksial MMCX Lurus Berlapis Emas 50 ohm untuk Pemasangan Panel PCB
Seri MMCX adalah jenis konektor RF koaksial mikro dengan penghenti sisipan yang lebih kecil dari MCX, banyak digunakan dalam perangkat komunikasi kecil dan perangkat jaringan yang memiliki persyaratan ketat untuk volume dan berat.
Aplikasi konektor MMCX adalah di mana ukuran, berat, kinerja, dan kemudahan perakitan menjadi pertimbangan utama dalam keputusan desain akhir. Biasanya, ini termasuk GPS, komunikasi nirkabel (WLAN dan seluler), dan otomotif.
Spesifikasi
| Karakteristik Listrik | |||
| Impedansi | 50Ω | ||
| Rentang Frekuensi | DC~6GHz | ||
| Tegangan Terukur | 170VRMS | ||
| Tegangan Dielektrik-resistansi | 500VRMS | ||
| Resistansi Isolasi | ≥2000MΩ | ||
| Resistansi Pusat | Konduktor Pusat | ≤10mΩ | |
| Konduktor Luar | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Karakteristik Material & Mekanis | |||
| Konduktor Pusat | Pria | Kuningan Berlapis Emas | |
| Wanita | Perunggu Berilium Berlapis Emas | ||
| Kontak Elastis | Perunggu Berilium Berlapis Emas | ||
| Cangkang dan Bagian Logam Lainnya | Kuningan Berlapis Emas | ||
| Selongsong Crimping | Kuningan Berlapis Nikel | ||
| Insulator | PTFE | ||
| Cincin Penyegel | Karet Silikon | ||
| Daya Tahan | 500 siklus | ||
| Sesuai RoHS | Ya |
| Terminasi Kontak Tengah | Crimp |
| Terminasi Kontak Luar | Crimp |
| Siklus Pemasangan | 500Siklus |
| Retensi Kontak | 10N min |
| Retensi Kabel | 100N min |
| Gaya Pemasangan | 13.6N maks |
| Gaya Pelepasan | 13.6N maks |

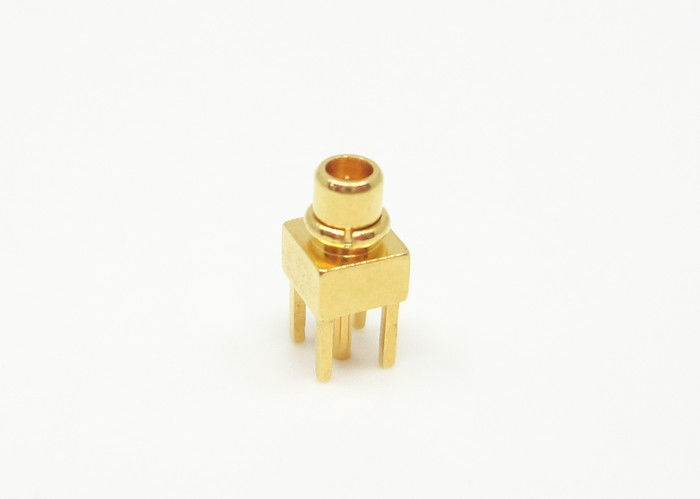

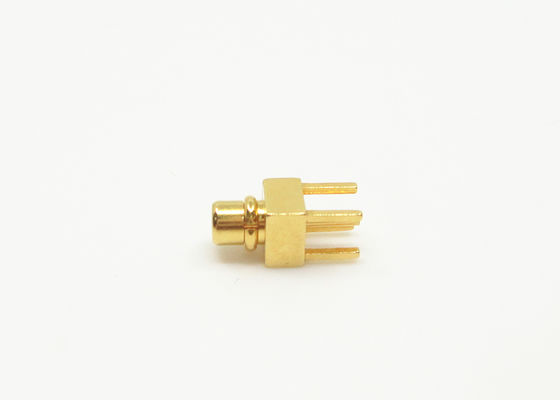

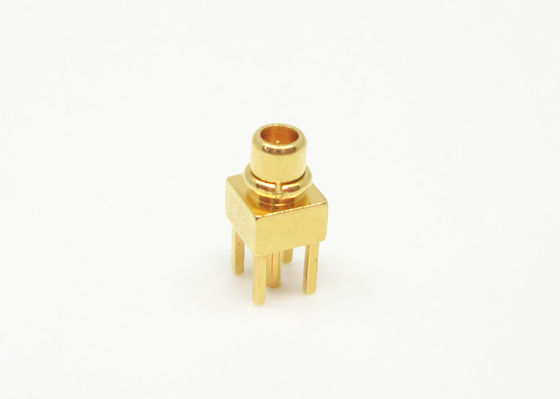

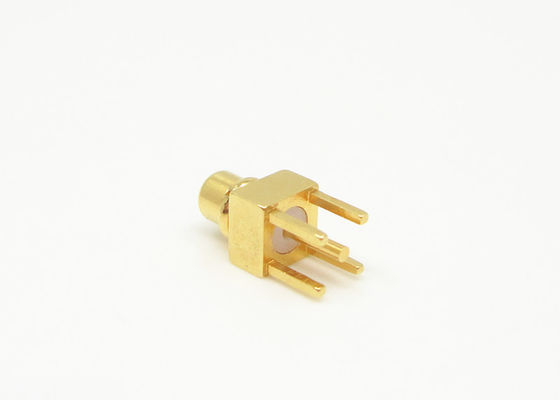

Gambar Rinci
Fitur:
-Biaya rendah dikombinasikan dengan kualitas tinggi.
-Kinerja broadband dengan pantulan rendah dari DC hingga 6 GHz.
-Pemasangan snap-on sambung/lepas cepat.
-Impedansi 50 Ohm
- Tersedia untuk pemasangan pada kabel standar industri dan sebagai perangkat papan sirkuit cetak
-Memberikan kinerja yang berulang
Aplikasi:
* Jaringan
* Satkom
* Komputer/LAN
* Komputer/LAN
* Komunikasi seluler
* Instrumentasi
* Komunikasi seluler
* Fasilitas luar ruangan
* Radar, microwave
* Telekomunikasi
* Instrumentasi
* Otomotif
* Sambungan jalur lompat
* Fasilitas dasar
* Sistem antena radio, TV
Katalog Produk:
| Adaptor RF |
| Adaptor Gelombang Pandu ke Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sambungan Putar Microwave |
| Rakitan Kabel RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2.4mm, 2.92mm) |
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor MMCX , jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail AndaAnda.
