| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | Konektor RF PCB,SBMA Female Flange Mount RF Connector,Konektor RF Berkinerja Tinggi |
||

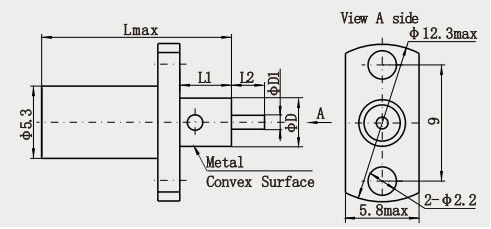

Konektor RF Female Flange Mount SBMA Berkinerja Tinggi untuk PCB
Seri SBMA merupakan varian berskala kecil dari konektor koaksial seri BMA, yang terkenal dengan fungsi blind-mate mereka. Konektor ini menawarkan bandwidth yang ditingkatkan dan menempati ruang minimal,sempurna selaras dengan kebutuhan untuk perangkat microwave miniaturisasi dan modularitas.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 40GHz | |
| Tegangan nominal | 170 VRMS (Level Laut Maksimum) | |
| Dielektrik Tegangan-resistensi | 500 VRMS (tingkat laut maksimum) | |
| Resistensi Isolasi | ≥ 2000 MOhm | |
| Resistensi kontak | Konduktor luar | <= 2mOhm |
| Konduktor pusat | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Kerugian Penempatan | ≤ 0,30dB | |
Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -65 sampai +165 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
1. Fungsi kawin buta:
Ini adalah semacam konektor pasang buta, cocok untuk pasang buta sasis dan lemari yang dapat dengan cepat disambung dan dilepas tanpa keselarasan yang tepat,yang kondusif untuk modularisasi kecil dan perakitan cepat radar dan sistem lengkap lainnya, dan meningkatkan efisiensi perakitan.
2Tingkat standar yang tinggi:
Sesuai dengan produksi standar, ukuran produk, kinerja dan standar yang jelas lainnya,untuk memastikan kompatibilitas dan interchangeability antara konektor SBMA yang diproduksi oleh produsen yang berbeda.
Aplikasi:
Bidang aerospace:
Sistem avionik di pesawat terbang membutuhkan penggunaan sejumlah besar konektor RF untuk menghubungkan berbagai perangkat elektronik, seperti sistem komunikasi, sistem navigasi, sistem radar, dll.Dengan miniaturisasi, ringan, dan kinerja tinggi,Konektor SBMA mampu memenuhi persyaratan yang ketat untuk konektor di bidang kedirgantaraan dan menyediakan koneksi yang andal untuk perangkat elektronik pesawat.
Dalam pesawat ruang angkasa, mereka juga dapat digunakan untuk menghubungkan peralatan elektronik di berbagai bagian pesawat ruang angkasa untuk memastikan transmisi sinyal dan operasi normal peralatan di lingkungan ruang angkasa.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
