Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | Aplikasi Microstrip RF Coaxial Connector,Waterproof Female Straight RF Koaksial Connector,Kontak Kuningan RF Koaksial Konektor |
||

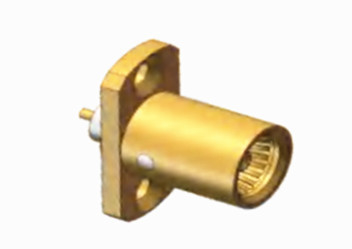

BMA Waterproof Female Brass Straight RF Coaxial Connector dengan Microstrip
Konektor seri BMA milik kategori buta mat, sesuai dengan standar IEC1169-33.menjamin kontak yang dapat diandalkan dan sifat mekanik dan listrik yang sangat baikDengan keuntungan seperti mengambang aksial dan radial, ukuran kompak, konstruksi ringan, mereka unggul dalam aplikasi mat buta dalam sasis dan lemari.Konektor ini sering digunakan untuk koneksi modul selama perakitan sasis dan kabinet.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 4GHz | |
| Tegangan nominal | 500 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1500 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2,0mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |
Rincian produk:
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.58N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -45 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP67 |
Fitur:
1Kinerja mekanik dan listrik yang sangat baik: Konektor BMA memiliki ketahanan kontak yang rendah antara konduktor dalam dan luar, ketahanan isolasi yang tinggi, dan VSWR yang rendah,yang dapat memastikan stabilitas dan keandalan transmisi sinyal.
2Berbagai aplikasi: Konektor BMA banyak digunakan dalam berbagai interkoneksi dalam produk lengkap modular, seperti panel kecepatan tinggi dengan kepadatan tinggi dan backplanes,sistem sinyal digital berkecepatan tinggi, sistem radar array fase, RF backplanes dan backplane assemblies, dan sebagainya.
Aplikasi:
Ini memainkan peran penting dalam komunikasi, navigasi, radar dan sistem lain dari pesawat,menghubungkan peralatan elektronik dan antena di pesawat untuk memastikan transmisi informasi dan hubungan komunikasi selama penerbanganKarena ukurannya yang kecil, berat ringan dan kinerja yang superior, dapat memenuhi persyaratan yang ketat untuk konektor di bidang kedirgantaraan.
Dalam komunikasi satelit,Konektor BMA dapat digunakan untuk menghubungkan peralatan komunikasi di satelit dan peralatan di stasiun kontrol darat untuk memastikan komunikasi yang stabil antara satelit dan tanah.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
