Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | Konektivitas Superior RF Coaxial Connector,Konektor Koaksial RF Berkinerja Tinggi,BMA Brass RF Coaxial Connector |
||

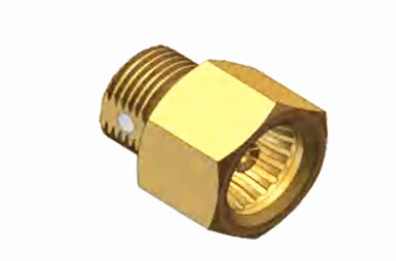

Konektor Koaksial RF Microstrip Wanita Berkinerja Tinggi BMA Kuningan untuk Konektivitas Superior
Seri BMA mewakili konektor buta-mat canggih, dengan cermat direkayasa dan diproduksi sesuai dengan standar IEC1169-33 yang ketat.,Konektor ini memastikan keandalan kontak yang kuat dan menunjukkan kinerja listrik yang luar biasa.ditambah dengan persyaratan ruang yang diminimalkan antara titik kawin dan konstruksi ringan, membuat mereka ideal untuk integrasi mulus ke dalam aplikasi kabinet sasis.
Dipakai secara luas di seluruh modul kabinet sasis, konektor BMA menawarkan interchangeability dengan rekan internasional, memfasilitasi keterlibatan dan pemisahan yang cepat.Mereka unggul dalam membangun koneksi yang aman untuk kabel koaksial dalam peralatan radio dan instrumen canggih, sehingga meningkatkan efisiensi operasional dan fleksibilitas dalam pengaturan komunikasi frekuensi tinggi.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 18GHz | |
| Tegangan nominal | 250 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1000 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |

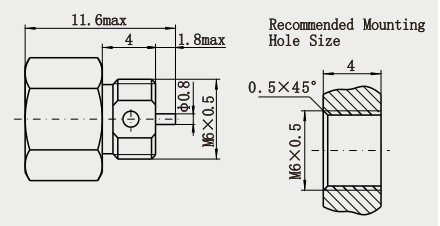

Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -55 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
1Ukuran kecil: Konektor BMA memiliki desain ultra-kompak, yang merupakan bentuk push-in dari seri SMA, dan ukurannya yang relatif kecil membuatnya cocok untuk digunakan dalam aplikasi di mana ruang terbatas.
2Kontak yang dapat diandalkan: Konektor BMA memiliki koneksi slide-in buta, dalam kasus tidak sepenuhnya sejajar juga dapat ditekan melalui tekanan colokan ke jack untuk mencapai kawin,dan lebih lanjut melalui desain struktural yang unik untuk mencapai koneksi yang andal.
3Kinerja mekanik dan listrik yang sangat baik: Konektor BMA memiliki ketahanan kontak yang rendah antara konduktor dalam dan luar, ketahanan isolasi yang tinggi, dan VSWR yang rendah,yang dapat memastikan stabilitas dan keandalan transmisi sinyal.
Aplikasi:
1. Bidang komunikasi:
Dalam pembangunan stasiun dasar,digunakan untuk menghubungkan berbagai peralatan RF dan sistem antena untuk mewujudkan transmisi dan penerimaan sinyal dan memastikan operasi jaringan komunikasi yang stabilMisalnya, di stasiun pangkalan 5G, konektor BMA dapat digunakan untuk menghubungkan modul dan komponen yang berbeda untuk memenuhi persyaratan transmisi data frekuensi tinggi dan kecepatan tinggi.
Ini cocok untuk koneksi internal peralatan komunikasi nirkabel, seperti ponsel, walkie-talkie, dll.Ini dapat mewujudkan koneksi sinyal RF yang andal di ruang terbatas dan memastikan fungsi komunikasi normal dari peralatan.
2Sistem radar:
Dalam sistem radar array fase, konektor BMA dapat digunakan untuk menghubungkan berbagai komponen radar, seperti array antena, modul pemancar / penerima, sirkuit pemrosesan sinyal, dll.untuk memastikan kinerja tinggi dan keandalan sistem radarMetode plug buta dan slide-in koneksi memfasilitasi operasi koneksi cepat dan akurat dalam struktur radar yang kompleks.
Koneksi modular untuk sistem radar memfasilitasi pemeliharaan dan peningkatan radar, dan meningkatkan fleksibilitas dan kemampuan ekspansi sistem radar.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
