| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | Brass RF Coaxial Connector |
||

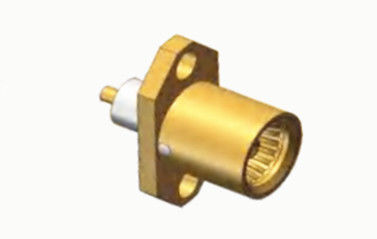

Kinerja Tinggi BMA Wanita 2-Lubang Flange Kuningan RF Koaksial Konektor
Konektor seri BMA, yang sesuai dengan standar IEC1169-33, ditandai dengan konfigurasi lembaran pegas yang unik.Fitur desain ini memastikan konektivitas yang andal dan kinerja mekanik dan listrik yang luar biasaKonektor-konektor ini memberikan keuntungan dari mengapung aksial dan radial, menempati ruang minimal, memiliki struktur ringan, dan cocok untuk aplikasi buta dengan sasis dan lemari.Mereka sering digunakan dalam koneksi modular untuk perakitan sasis dan lemari.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 4GHz | |
| Tegangan nominal | 500 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1500 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2,0mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |
Rincian produk:
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.58N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -45 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP67 |
Fitur:
1Resistensi isolasi: resistensi isolasi yang tinggi, umumnya lebih dari 5000MΩ, untuk memastikan stabilitas dan keandalan transmisi sinyal.
2Tegangan VSWR: Tegangan VSWR relatif rendah, biasanya kurang dari 1.3, yang dapat secara efektif mengurangi refleksi sinyal dan meningkatkan efisiensi transmisi sinyal.
3Tegangan tahan: dengan tegangan tahan kapasitas tertentu, seperti 500V, dll, untuk memenuhi persyaratan tegangan dari skenario aplikasi yang berbeda.
4. metode koneksi: jenis pengelasan umum, jenis snap dan sebagainya. sambungan las yang kuat dan andal, cocok untuk penggunaan jangka panjang; jenis snap nyaman untuk cepat plugging dan unplugging,yang cocok untuk koneksi dan pemutusan adegan yang sering.
5. Daya tahan: umur mekanik yang panjang, umumnya dapat menahan setidaknya 500 kali jumlah sisipan dan penghapusan, beberapa produk berkualitas tinggi lebih tahan lama.
6Ukuran kompak: Konektor BMA adalah konektor push-in miniatur, ukuran kompak, cocok untuk peralatan dengan ruang terbatas.
Aplikasi:
1Bidang aerospace: Dalam peralatan aerospace seperti pesawat terbang dan satelit, digunakan untuk menghubungkan berbagai peralatan elektronik dan kabel untuk mewujudkan transmisi data dan komunikasi.Bisa bekerja dalam kondisi lingkungan yang keras, seperti suhu tinggi, suhu rendah, radiasi yang kuat, dll, dan memiliki keuntungan berat ringan, volume kecil, keandalan tinggi,yang membantu mengurangi berat dan volume kendaraan aerospace dan meningkatkan kinerja dan efisiensi mereka.
2Instrumen pengujian dan pengukuran: Umumnya digunakan untuk menghubungkan instrumen pengujian dan peralatan yang sedang diuji, seperti analis jaringan vektor, analis spektrum, generator sinyal dan sebagainya.Dalam peralatan pengujian dan pengukuran ini, BMA konektor pita mikro wanita dapat memberikan koneksi sinyal yang tepat untuk memastikan akurasi dan keandalan hasil pengujian.
3Bidang lain: Ini juga memiliki berbagai aplikasi dalam beberapa perangkat elektronik miniatur dan komponen microwave.Filter dan perangkat microwave lainnya, mereka digunakan untuk menghubungkan modul sirkuit yang berbeda untuk mewujudkan pemrosesan dan transmisi sinyal gelombang mikro.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
