Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Bas |
| Standar Desain: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | TNC Female RF Connector,Konektor RF Micro-stripe panjang,Konektor RF Flange Mount 4 lubang |
||
TNC Wanita 4 lubang Flange Mount dengan panjang Micro-stripe RF Connector
Produk seri TNC adalah varian berujung dari konektor BNC, yang dirancang dengan benang sekrup untuk perkawinan yang aman.unit tahan air memiliki impedansi konstan 50 ohm dan beroperasi dalam kisaran frekuensi DC-11 GHzAda dua jenis utama konektor TNC: polaritas standar dan terbalik.konektor terjangkau ini sangat ideal untuk berbagai aplikasi komersialMeskipun kinerjanya mungkin tidak setara dengan produk industri atau kinerja tinggi, mereka banyak digunakan untuk koneksi antena dan memiliki banyak aplikasi di bidang avionika, komunikasi,dan pasar industri umum.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Karakteristik Listrik | ||||
Impedansi | 50Ω | |||
Jangkauan Frekuensi | DC ~ 4GHz | |||
Tegangan nominal | 2500VRMS (Level Laut Maksimum) | |||
Dielektrik Tegangan-resistensi | 750VRMS (Level Laut Maksimum) | |||
Resistensi Isolasi | ≥ 2000MΩ | |||
Resistensi kontak | Konduktor luar | ≤6mΩ | ||
Konduktor pusat | ≤ 1,5mΩ | |||
VSMR | ≤ 1.3 | |||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |
| Peringkat IP (dipasangkan) | IP64 |

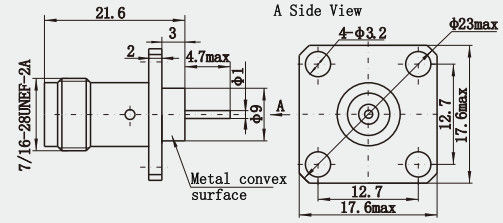

Gambar Rinci
Fitur:
1. Miniaturisasi dan ringan: Konektor Microstrip TNC biasanya kompak dalam desain, ukuran kecil dan ringan,yang membuatnya mudah digunakan dalam peralatan atau sirkuit terbatas ruang, seperti peralatan komunikasi modern, peralatan elektronik di bidang kedirgantaraan, dll.
Struktur multi-lapisan: umumnya terdiri dari beberapa lapisan bahan, termasuk lapisan konduktif, lapisan dielektrik dan lapisan isolasi.lapisan dielektrik memainkan peran pendukung dan isolasi, dan lapisan isolasi melindungi struktur internal dan mencegah kebocoran sinyal.
2. Koneksi Jari Emas: Beberapa konektor TNC strip mikro menggunakan koneksi jari emas, yang memiliki kinerja listrik yang baik dan stabilitas mekanis, memastikan transmisi sinyal yang dapat diandalkan,dan memfasilitasi koneksi dengan sirkuit atau komponen microstrip lainnya.
Aplikasi:
1.Sistem avionik: Dalam sistem avionik pesawat, konektor TNC dapat digunakan untuk menghubungkan sistem kontrol penerbangan, sistem navigasi, sistem komunikasi dan peralatan kunci lainnya,untuk memastikan bahwa pesawat dalam proses transmisi data penerbangan dan komunikasi antara berbagai sistem adalah normal, untuk memastikan keselamatan penerbangan.
2. Lingkup aplikasi: banyak digunakan dalam peralatan radio dan instrumen untuk menghubungkan kabel koaksial RF, terutama cocok untuk peralatan komunikasi seluler di bawah kondisi getaran,seperti koneksi antena stasiun basis ponsel, peralatan komunikasi nirkabel, koneksi jalur internal.
Catatan:
Kami memiliki lebih dari 10.000 jenis konektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.
