Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Bas |
| Standar Desain: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | Konektor koaksial RF betina TNC,MF147B RF Coaxial Connector,Konektor Koaksial RF Permukaan Lapisan Nikel |
||

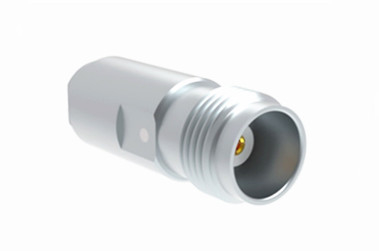

TNC Female Nickel Plated Surface RF Coaxial Connector untuk Kabel MF147A/MF147B
Produk seri TNC adalah varian berujung dari konektor BNC, yang ditandai dengan mekanisme perekat sekrup-ujung.dan unit tahan air yang mempertahankan impedansi 50 ohm yang konsistenAda dua varian konektor TNC: polaritas standar dan terbalik.Konektor hemat biaya ini biasanya menggabungkan komponen die-casting dan cetakanMeskipun kinerja mereka mungkin tidak setara dengan produk industri atau kinerja tinggi, mereka sangat cocok untuk berbagai aplikasi komersial.Konektor TNC banyak digunakan dalam koneksi antena dan memiliki aplikasi yang beragam dalam avionik, komunikasi, dan sektor industri umum.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |
| Peringkat IP (dipasangkan) | IP64 |
Gambar Rinci
Fitur:
1. Kerugian Insersi Rendah: Memperkenalkan attenuasi sinyal yang sangat sedikit saat sinyal melewati, dan biasanya dalam aplikasi frekuensi tinggi, kehilangan insersi rendah,dengan dampak minimal pada akurasi dan presisi transmisi sinyal.
2. High Return Loss: Dengan kehilangan pengembalian yang tinggi (kerugian refleksi), dapat secara efektif mencegah refleksi sinyal, mengurangi gangguan sinyal dan distorsi,dan memastikan stabilitas dan konsistensi transmisi sinyal.
3. Pencocokan impedansi yang baik: impedansi umum adalah 50Ω, yang kompatibel dengan sebagian besar sistem RF dan memastikan konsistensi transmisi sinyal.
Aplikasi:
1. Stasiun dasar nirkabel: digunakan untuk menghubungkan peralatan stasiun dasar dan antena untuk memastikan transmisi sinyal nirkabel yang efisien.Konektor TNC dapat menjamin stabilitas koneksi kabel koaksial RF antara peralatan stasiun pangkalan dan antena, sehingga sinyal nirkabel dapat dikirim dan diterima dengan akurat dan cepat.
2Peralatan jaringan: Koneksi yang melibatkan bagian komunikasi nirkabel dalam peralatan jaringan seperti router dan switch dapat menggunakan konektor TNC untuk mewujudkan transmisi dan pertukaran data.
Catatan:
Kami memiliki lebih dari 10.000 jenis konektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.
