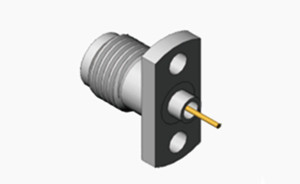

Seri K2.92 Female 2-hole Flange Stainless Steel RF Coaxial Connector dengan PTFE Insulator dan Passivated Plating

                              Seri K2.92 Female 2-hole Flange Stainless Steel RF Coaxial Connector

Konektor gelombang milimeter tipe K ((2.92mm,SMK), juga disebut konektor 2,92mm. Ini adalah salah satu konektor gelombang meter yang paling populer. Jangkauan frekuensi yang luas adalah hingga 40GHz. Mereka dapat dipasangkan dengan konektor SMA dan 3,5mm.

Konektor tipe K ini (2.92mm,SMK)menggunakan antarmuka udara, yang membuat mereka dengan ukuran kecil, ringan berat dan sangat dapat diandalkan dalam koneksi, dll

Konektor koaksial 50 Ohm presisi tinggi dengan antarmuka wanita 2,92 mm ini dirancang untuk aplikasi serbaguna dalam frekuensi RF dan gelombang mikro.Mereka unggul dalam berbagai lingkungan pengujian dan pengukuran, mulai dari komunikasi seluler hingga satelit, memastikan peralatan dan konektivitas kabel yang optimal.Konektor ini dibangun untuk menahan koneksi berulangMereka menggabungkan desain dielektrik udara dan memanfaatkan dukungan konduktor pusat plastik dengan kerugian rendah, meningkatkan kinerja dan daya tahan mereka.

Spesifikasi:

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

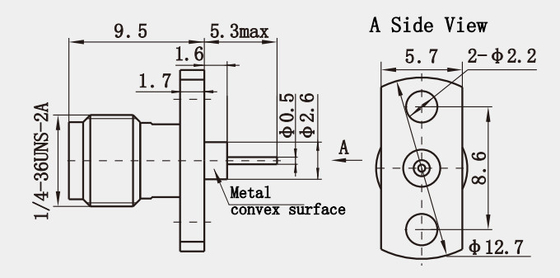

Gambar garis besar dari seri K2.92 Female 2-hole Flange Stainless Steel RF Coaxial Connector(mm):

Fitur:

1. Kompatibilitas:
   • Kemampuan bertukar: dapat dipasangkan dengan konektor SMA dan 3,5 mm, yang meningkatkan fleksibilitas dan kenyamanan dalam aplikasi praktis.ketika konektor yang sesuai secara sementara tidak tersedia, aksesori seperti adaptor dapat digunakan untuk menghubungkan berbagai seri konektor.
2. Fitur lainnya:
   • Media udara: mengadopsi udara sebagai media transmisi memanfaatkan keuntungan dari jalur transmisi udara, menghasilkan VSWR rendah dan kehilangan sisipan yang rendah.
   • Cincin pengantar logam yang ditinggikan: 360° kontak logam-ke-logam dapat direalisasikan, yang meningkatkan kinerja pengetasan dan stabilitas konektor.
   • Kemampuan beradaptasi dengan suhu: dapat bekerja secara normal di bawah suhu lingkungan dari -55°C sampai +125°C, beradaptasi dengan berbagai lingkungan kerja yang keras.

Aplikasi:

1. Peralatan pengujian dan pengukuran:
   • Analis jaringan: Penganalisis jaringan digunakan untuk mengukur karakteristik frekuensi amplitudo komponen RF dan sistem, karakteristik frekuensi fase dan parameter lain dari instrumen penting.Konektor 92 mm dapat digunakan untuk menghubungkan port uji analizer jaringan dan perangkat yang diuji, karakteristik frekuensi tinggi dan kinerja pencocokan yang baik untuk memastikan akurasi dan keandalan hasil pengujian.amplifier dan perangkat RF lainnya, konektor K2.92 mm dapat menyediakan koneksi yang stabil untuk memastikan bahwa sinyal uji ditransmisikan tanpa gangguan.
   • Analis Spektrum: Analis spektrum digunakan untuk menganalisis komponen frekuensi dan distribusi daya sinyal.Konektor 92 mm dapat memasukkan sinyal yang akan diuji ke dalam analis spektrum untuk membantu insinyur menganalisis dan mendiagnosis masalah dengan sinyalMisalnya, selama debugging dan pemeliharaan peralatan komunikasi nirkabel, kombinasi analis spektrum dan K2.Konektor 92 mm dapat digunakan untuk mendeteksi apakah spektrum sinyal yang dikeluarkan oleh peralatan sesuai dengan standar, dan apakah ada masalah seperti gangguan sinyal.
   • Power Meter: Power meter digunakan untuk mengukur tingkat daya sinyal RF. konektor K2.92 mm dapat digunakan untuk menghubungkan power meter dan sumber sinyal yang diukur,dan karakteristik kehilangan sisipan rendahnya dapat memastikan akurasi hasil pengukuranDalam pengujian amplifier daya RF, pemancar dan peralatan lainnya, penggunaan konektor K2.92 mm dapat secara akurat mengukur daya output dan mengevaluasi kinerja peralatan.
