| isolator: | PTFE | Jenis kelamin: | Perempuan |
|---|---|---|---|

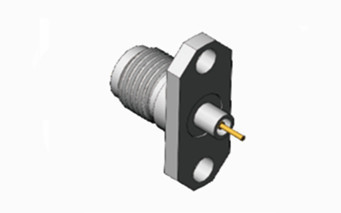

| Nama produk: | 2.92mm, tipe K, SMK | Fitur Utama: | Konektor Panel Flange 2 Lubang |
| Artikel: | Konektor Gelombang Milimeter | Pemasangan: | Pasif |
| Aplikasi: | Komputer/LAN | Bahan: | Baja tahan karat |
| Menyoroti: | Konektor Koaksial RF K2.92mm,Stainless Steel RF Coaxial Connector,Konektor Koaksial RF Microstrip tipe K |
||
Konektor tipe K, juga dikenal sebagai konektor tipe 2.92, adalah seri konektor gelombang milimeter yang banyak digunakan.Produk seri 5Dengan ukuran kompak, desain ringan, frekuensi operasi yang tinggi, dan koneksi yang dapat diandalkan, ia sangat dihargai dalam berbagai aplikasi.

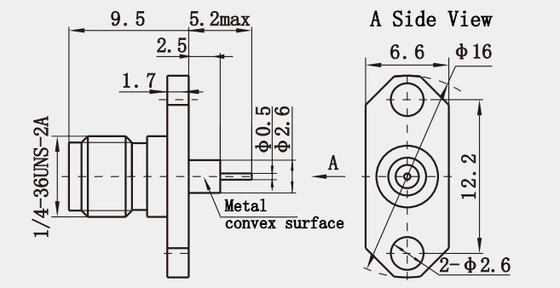

Gambar garis besar dari K tipe K2.92mm Wanita stainless steel RF koaksial konektor dengan Microstrip Aku tidak tahu.
Spesifikasi:
Catatan: Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
Konektor RF 2,92mm Pria Wanita lainnya
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD3
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD42
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD62G
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
1.
2.
3.
4.
Fitur:
1. Sifat mekanik
Daya tahan yang kuat: Terbuat dari stainless steel, konektor memiliki ketahanan korosi dan kekuatan mekanik yang sangat baik, dan dapat digunakan untuk waktu yang lama di lingkungan yang keras.
Instalasi yang nyaman: Biasanya mengadopsi pemasangan flange lubang ganda atau empat lubang, yang mudah diperbaiki dan dihubungkan ke panel peralatan.Desain ini tidak hanya meningkatkan stabilitas koneksi, tetapi juga menyederhanakan proses instalasi.
2. Kinerja Listrik
VSWR rendah: VSWR adalah salah satu indikator kinerja konektor yang paling penting. Konektor koaksial RF berkualitas tinggi 2,92 mmW biasanya memiliki VSWR rendah (misalnya 1,2 Max),yang berarti lebih sedikit kehilangan energi selama transmisi sinyal dan efisiensi transmisi yang lebih tinggi.
Resistensi Isolasi Tinggi: Nilai resistensi isolasi biasanya ≥ 5000Ω, yang membantu mengurangi kebocoran sinyal dan gangguan dan meningkatkan kualitas transmisi sinyal.
3Karakteristik material
Baja tahan karat: Penggunaan bahan baja tahan karat berkualitas tinggi tidak hanya meningkatkan kekuatan mekanik dan ketahanan korosi konektor,tapi juga memastikan keandalan dan stabilitas dalam penggunaan jangka panjang.
Permukaan kontak berlapis emas: Beberapa model konektor kelas atas menggunakan permukaan kontak berlapis emas, yang lebih mengurangi resistensi kontak dan meningkatkan kualitas transmisi sinyal.
Aplikasi:
1Sistem radar: Digunakan dalam sistem radar sipil untuk mendeteksi dan melacak objek pada frekuensi tinggi.
2Siaran: Digunakan dalam peralatan penyiaran televisi dan radio untuk mentransmisikan sinyal frekuensi tinggi pada jarak yang jauh.
3. Aerospace: Terintegrasi ke dalam sistem avionik untuk tujuan komunikasi dan navigasi.
4Penelitian Ilmiah: Digunakan dalam instrumen laboratorium dan peralatan pengujian yang membutuhkan pengukuran frekuensi tinggi yang tepat.
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor RF,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
