K2.92mm Female Stainless Steel 2-hole Flange RF Coaxial Connector dengan Micro-stripe
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| isolator: | PTFE | Jenis kelamin: | Perempuan |
|---|---|---|---|
| Nama produk: | 2.92mm, tipe K, SMK | Fitur Utama: | Konektor Panel Flange 2 Lubang |
| Artikel: | Konektor Gelombang Milimeter | Pemasangan: | Pasif |
| Aplikasi: | Komputer/LAN | Bahan: | Baja tahan karat |
| Menyoroti: | Konektor Koaksial RF Flange 2 Lubang,Stainless Steel RF Coaxial Connector,Micro-stripe RF Coaxial Connector |
||

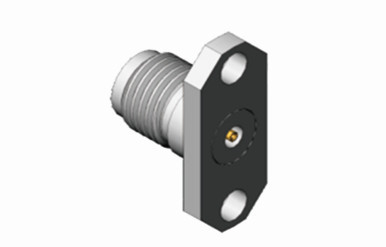

K2.92mm Female Stainless Steel 2-hole Flange RF Coaxial Connector dengan Micro-stripe
Konektor tipe K, juga dikenal sebagai konektor tipe 2.92, adalah seri konektor gelombang milimeter yang banyak digunakan dengan rentang frekuensi hingga 40 GHz.Produk seri 5 dan memiliki antarmuka udaraSeri ini menawarkan keuntungan seperti ukuran kompak, desain ringan, operasi frekuensi tinggi, dan konektivitas yang dapat diandalkan.

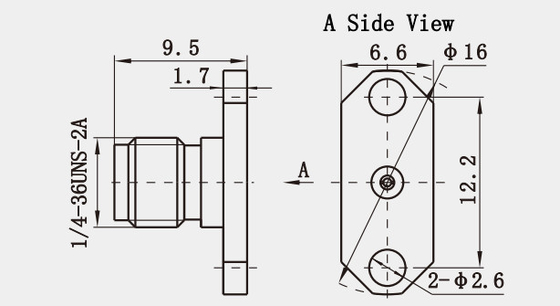

Gambar garis besar dari K2.92mm Female Stainless Steel 2-hole Flange RF Coaxial Connector dengan Micro-strip: ((mm)
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50 Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
Konektor RF 2,92mm Pria Wanita lainnya
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD3
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD42
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD62G
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
1.
2.
3.
4.
Fitur:
- Ketahanan dan Keandalan: Terbuat dari stainless steel berkualitas tinggi, konektor ini menunjukkan kekuatan mekanik yang sangat baik dan ketahanan korosi.Sifat-sifat ini memastikan daya tahan jangka panjang dan kinerja yang dapat diandalkan bahkan dalam kondisi lingkungan yang keras, yang sangat penting untuk kedua aplikasi infrastruktur komunikasi luar ruangan.
- Kerugian Insersi dan Kerugian Pengembalian Rendah: Desain konektor 2,92mm meminimalkan kehilangan sinyal selama transmisi, memastikan transfer sinyal yang efisien dengan peredupan minimal.Kerugian pengembalian yang rendah (kerugian pantulan) lebih meningkatkan efektivitas konektor dengan mengurangi pantulan sinyal, sehingga menjaga integritas sinyal pada jarak yang lebih jauh.
- Kompatibilitas dan Interchangeability: Konektor 2,92mm dirancang untuk kompatibel dengan konektor standar industri lainnya seperti konektor SMA dan seri 3.5, yang memungkinkan integrasi yang mulus ke dalam sistem yang ada.Kemampuan pertukaran ini menyederhanakan peningkatan dan pemeliharaan sistem sambil memberikan fleksibilitas dalam pilihan desain.
Aplikasi:
1Sistem Komunikasi:
Transmisi Mikrowave: Digunakan dalam mentransmisikan sinyal frekuensi tinggi dalam sistem komunikasi gelombang mikro.
Stasiun Basis: Terintegrasi dalam array antena untuk stasiun basis seluler di mana sinyal frekuensi tinggi sangat penting.
Komunikasi satelit: Penting untuk menghubungkan komponen dalam transceiver satelit dan sistem feed.
2.Aerospace:
Sistem Avionik: Kritis untuk sistem komunikasi dan navigasi pesawat.
Eksplorasi Luar Angkasa: Dipekerjakan dalam komunikasi pesawat ruang angkasa dan sistem transmisi data.
3Otomatisasi Industri:
Jaringan sensor: Penting untuk jaringan sensor industri yang membutuhkan koneksi keandalan tinggi.
Sistem kontrol: Digunakan dalam sistem kontrol untuk otomatisasi manufaktur.
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor RF,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
