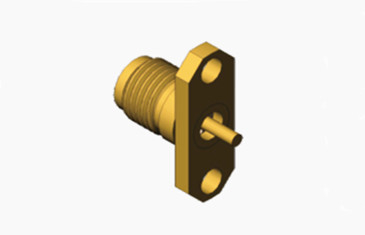

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip

Gambar besar : K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT
Sertifikasi:	ISO-9001-2015
Nomor model:	K-KFD34

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 pcs
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	35000PCS/tahun

Kontak

Detil Deskripsi produk

Jenis:	2.92mm, tipe K, SMK	Kata kunci:	Konektor Panel Flange 2 Lubang
Artikel:	Konektor Gelombang Milimeter	Pemasangan:	Berlapis Emas
Aplikasi:	RF/Satkom	isolator:	PTFE
Impedansi:	50ohm	Jenis kelamin:	Perempuan
Menyoroti:	K Series 2.92mm RF Connector , Kuningan Female Flange Mount RF Connector

K Series ((2.92mm) Kuningan Female Flange Mount RF Connector dengan Microstrip

Konektor tipe K, juga dikenal sebagai konektor tipe 2.92, adalah seri konektor gelombang milimeter yang banyak digunakan.Produk seri 5 melalui antarmuka udaraKonektor ini memiliki ukuran yang kompak, desain ringan, kinerja frekuensi tinggi, dan koneksi yang dapat diandalkan.

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip 0

Spesifikasi:

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Impedansi	50 Ω
Jangkauan Frekuensi	DC - 40GHz
Nomor tegangan	250 VRMS (Max. Tingkat Laut)
Tegangan Tahan Dielektrik	750 VRMS (maks. permukaan laut)
Rasio gelombang tegangan berdiri VSWR	≤ 1,05 + 0,005f
Resistensi kontak	Pusat Konduktor ≤ 3,0 mΩ
	Konduktor luar ≤ 2,0 mΩ
Resistensi Isolasi	≥ 5000 MΩ

Konduktor dalam	Plug Pria: Kuningan, Dilapisi Emas
	Wanita Jack: BeCu, dilapisi emas
Kontak yang Kuat	BeCu, berlapis nikel
Tubuh / Shell / Rumah	Kuningan, dilapisi emas Baja tahan karat, pasivat
Isolator	PEI
Gasket	Karet silikon
Suhu	-55°C ~ +125°C
Daya tahan	500 Siklus
Torsi	0.79 ~ 1.13 N.m

Konektor RF 2,92mm Pria Wanita lainnya

Nomor Bagian	Deskripsi
K-KFD21	2.92mm tipe K Female RF Coaxial Connector
K-KFD87G	Stainless steel 2.92mm Type K Female RF Coaxial Connector
K-KFD42	2.92mm tipe K Female RF Coaxial Connector
K-JFD61G	Stainless steel 2.92mm Type K Male RF Coaxial Connector

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip 1

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip 2

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip 3

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip 4

Fitur:

Kapasitas Frekuensi Tinggi: Konektor 2,92mm mendukung frekuensi hingga 40 GHz, yang termasuk dalam spektrum gelombang milimeter.dan transmisi data berkecepatan tinggi.
Ukuran Kecil: Dengan diameter luar 2,92 mm, konektor ini jauh lebih kecil daripada konektor tradisional seperti SMA atau BNC.Ukuran kompaknya memungkinkan desain sirkuit yang lebih padat dan sangat menguntungkan di mana ruang adalah premi, seperti pada perangkat portabel atau sirkuit terintegrasi.
Konstruksi Ringan: Terbuat dari kuningan, konektornya tahan lama dan ringan. Hal ini mengurangi berat keseluruhan peralatan, yang sangat penting untuk aplikasi aerospace di mana setiap gram penting.

Aplikasi:

Degradasi Sinyal Minimal: Ukuran kecil dan dielektrik udara secara signifikan mengurangi kehilangan sinyal dan distorsi, menjaga integritas sinyal pada frekuensi yang lebih tinggi di mana efek ini menjadi lebih jelas.
Efisiensi Ruang: Faktor bentuk yang kompak memungkinkan penempatan komponen yang lebih dekat pada PCB, memudahkan desain sistem elektronik yang sangat terintegrasi tanpa mengorbankan kinerja.
Ketahanan dan Keandalan: Konstruksi kuningan dikombinasikan dengan mekanisme koneksi yang kuat memastikan keandalan jangka panjang bahkan di bawah kondisi lingkungan yang keras yang umum dalam aplikasi frekuensi tinggi,seperti suhu ekstrim atau tegangan mekanis.
Dioptimalkan untuk Spektrum Gelombang Milimeter: Didesain khusus untuk operasi dalam kisaran gelombang milimeter, 2.Karakteristik konektor 92mm selaras sempurna dengan persyaratan sistem komunikasi modern dan teknologi radar yang beroperasi pada frekuensi ini.

K Series 2.92mm Kuningan Female Flange Mount RF Connector dengan Microstrip 5
