Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Jenis kelamin: | Mendongkrak | Nama produk: | 2.92mm, tipe K, SMK |
|---|---|---|---|
| Pemasangan: | Pasif | isolator: | PTFE |
| Gaya tubuh: | Sudut kanan | Bahan: | Baja tahan karat |
| Warna: | Keemasan | Frekuensi: | DC ~40GHz |
| Menyoroti: | Konektor Koaksial RF Sudut Kanan Wanita,Stainless Steel RF Coaxial Connector,Konektor koaksial RF polaritas terbalik |
||

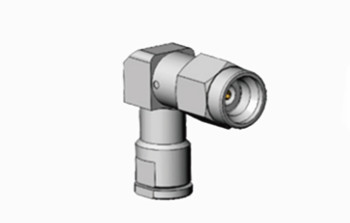

Jenis K Reverse Polarity Female Right Angle Stainless Steel RF Coaxial Connector
Konektor koaksial 2,92 mm (Wanita) 50 Ohm untuk aplikasi RF dan gelombang mikro umum adalah konektor presisi tinggi yang digunakan dalam berbagai skenario pengujian dan pengukuran,dari komunikasi seluler ke satelitKonektor kinerja tinggi ini terbuat dari baja tahan karat tahan lama dan dirancang untuk digunakan berulang kali.Mereka memiliki dielektrik udara dengan dukungan konduktor pusat plastik dengan kerugian rendah.
Konektor gelombang milimeter tipe K ((2.92mm,SMK), juga disebut konektor 2,92mm. Ini adalah salah satu konektor gelombang meter yang paling populer. Jangkauan frekuensi yang luas hingga 40GHz. Mereka dapat dipasangkan dengan konektor SMA dan 3,5mm.
Konektor tipe K ini (2.92mm,SMK)menggunakan antarmuka udara, yang membuat mereka dengan ukuran kecil, ringan berat dan sangat dapat diandalkan dalam koneksi, dll

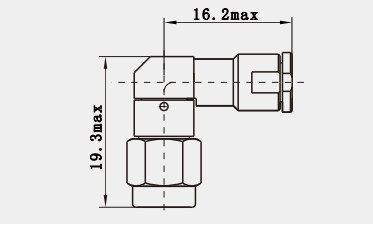

Gambar garis besar
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 40GHz | |
| Tegangan nominal | 250VRMS* | |
| Dielektrik Tegangan-resistensi | 750VRMS* | |
| Resistensi Isolasi | ≥ 5000 MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 2,0mΩ |
| Konduktor pusat | ≤ 3,0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Sn-P Perunggu, dilapisi emas |
| Perempuan | Beryllium perunggu, dilapis emas | |
| Kontak Elastis | Beryllium perunggu | Berlapis emas |
| Kerang dan Bagian Logam Lainnya | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Isolator | Sintering kaca/PTFE/PEI | |
| Suhu | -55°C ~ +125°C | |
Fitur:
1. Kompatibilitas mekanik dan listrik: Konektor ini kompatibel dengan konektor SMA dan APC-3.5 yang ada dalam hal kinerja mekanik dan listrik,Memfasilitasi penggunaannya dalam berbagai sistem.
2Proses perakitan yang dapat diandalkan: Teknologi perakitan konektor koaksial RF polaritas terbalik K-type 2,92 mm mirip dengan konektor SMA, didukung oleh seperangkat alat perakitan yang lengkap.Hal ini memastikan presisi dalam perakitan dan memudahkan proses perakitan.
3Desain Struktural Khusus: Sebagai konektor polaritas terbalik, K-tipe 2.Konektor 92 mm dapat memiliki desain struktural yang unik yang disesuaikan dengan kebutuhan aplikasi tertentu atau untuk meningkatkan stabilitas dan keandalan koneksi.
Aplikasi:
1. Pengujian Semikonduktor: Selama pembuatan semikonduktor, konektor ini menghubungkan peralatan pengujian ke chip semikonduktor untuk pengujian kinerja listrik yang tepat.Frekuensi tinggi dan bandwidth luas mereka memenuhi persyaratan ketat dari pengujian semikonduktor.
2. Quantum Computing: Dengan perkembangan komputasi kuantum, ada peningkatan permintaan untuk konektor RF berkinerja tinggi.Konektor koaksial RF polaritas 92 mm digunakan dalam bidang ini untuk menghubungkan bit kuantum dan mengendalikan elektronik.
3. Komunikasi nirkabel: Dalam komunikasi nirkabel, konektor ini digunakan untuk menghubungkan stasiun dasar, sistem antena, dan perangkat nirkabel lainnya,memastikan transmisi dan penerimaan sinyal yang stabil.
Konektor RF 2,92mm Pria Wanita lainnya:
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD14
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD75G
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD8
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
1.
2.
3.
4.
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor RF,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
