Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Bahan: | Baja tahan karat | Jenis kelamin: | Pria |
---|---|---|---|
Nama produk: | 2.92mm, tipe K, SMK | Fitur Utama: | Konektor Panel Flange 2 Lubang |
Jenis: | Konektor Gelombang Milimeter | Pemasangan: | Berlapis nikel |
Aplikasi: | Komputer/LAN | isolator: | PTFE |
Menyoroti: | 2.92mm Seri RF Coaxial Connector,Konektor Koaksial RF Flange 2 Lubang,2.92mm Series Stainless Steel Coaxial Connector |

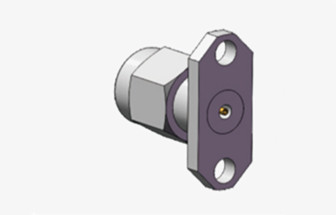

K Male 2.92mm Series Stainless Steel 2-hole Flange RF Coaxial Connector
Konektor tipe K, juga dikenal sebagai tipe 2.92, adalah seri konektor gelombang milimeter yang banyak digunakan yang mendukung frekuensi hingga 40 GHz.Produk seri 5 dan memiliki antarmuka udaraKonektor ini ditandai dengan ukuran kompak, desain ringan, kinerja frekuensi tinggi, dan kemampuan koneksi yang dapat diandalkan.

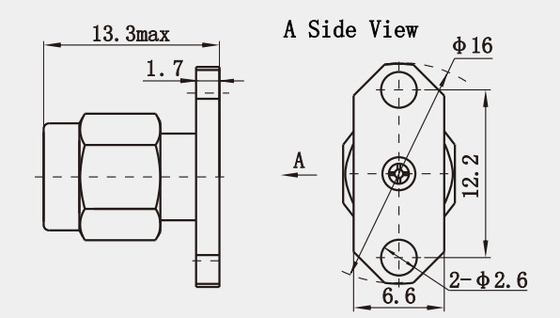

Gambar garis besar dari K Male 2.92mm Series stainless steel 2-hole Flange RF Coaxial Connector
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Impedansi | 50 Ω |
Jangkauan Frekuensi | DC - 40 GHz |
Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
Konduktor luar ≤ 2,0 mΩ | |
Resistensi Isolasi | ≥ 5000 MΩ |
Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
Wanita Jack: BeCu, dilapisi emas | |
Kontak yang Kuat | BeCu, berlapis nikel |
Tubuh/Lebak/Lebak | Kuningan, dilapisi emas Baja tahan karat, pasivat |
Isolator | PEI |
Gasket | Karet silikon |
Suhu | -55°C ~ +125°C |
Daya tahan | 500 Siklus |
Torsi | 0.79 ~ 1.13 N.m |
Konektor RF 2,92mm Pria Wanita lainnya
Nomor Bagian
|
Deskripsi
|
K-KFD3
|
2.92mm tipe K Female RF Coaxial Connector
|
K-KFD42
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
K-KFD62G
|
2.92mm tipe K Female RF Coaxial Connector
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
1.
2.
3.
4.
Fitur:
1. Rentang Frekuensi Tinggi: Konektor tipe K 2.92 dapat beroperasi pada frekuensi hingga 46GHz, yang mencakup seluruh pita frekuensi 8mm, membuatnya banyak digunakan dalam perangkat dan sistem gelombang milimeter.
2Kompatibilitas mekanik: Konektor tipe K 2.92 secara mekanis kompatibel dengan konektor seri SMA dan 3.5mm,memungkinkan penggunaan yang dapat ditukar dengan jenis konektor lainnya sambil mempertahankan kinerja transmisi yang baik dan akurasi pengujian.
3Fitur struktural: Diameter luar konduktor luar konektor tipe K 2.92 adalah 2.92mm, dan diameter konduktor dalam adalah 1.27mm, dengan impedansi karakteristik 50Ω.Ukuran kompaknya, desain ringan, dan kemudahan pemasangan membuatnya nyaman digunakan.
Aplikasi:
1Bidang Aerospace: Konektor tipe K 2.92 juga memainkan peran penting dalam peralatan aerospace seperti komunikasi satelit dan sistem navigasi.Jangkauan frekuensi tinggi dan kinerja listrik yang sangat baik memungkinkan untuk beradaptasi dengan lingkungan aerospace yang kompleks, memastikan transmisi sinyal yang stabil.
2Instrumen pengujian: Konektor tipe K 2.92 adalah komponen yang sangat diperlukan dalam berbagai instrumen pengujian presisi tinggi, seperti analis jaringan dan analis spektrum.Ini menyediakan koneksi yang akurat dan transmisi sinyal, memastikan akurasi dan keandalan hasil pengujian.
