Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Baja tahan karat | Jenis kelamin: | Perempuan |
|---|---|---|---|
| Nama produk: | 2.92mm, tipe K, SMK | Kata kunci: | Konektor Lurus |
| Artikel: | Konektor Gelombang Milimeter | Pemasangan: | Pasif |
| Aplikasi: | RF | isolator: | PTFE |
| Menyoroti: | MF540A Kabel RF Connector,K2.90mm Stainless Steel RF Connector,Konektor RF Gelombang Milimeter |
||

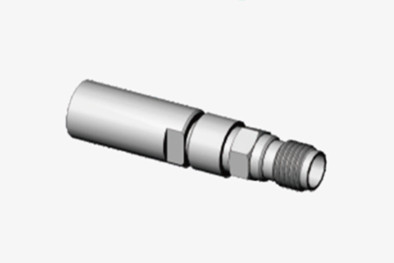

Millimeter Wave K2.90mm Female Stainless Steel RF Connector untuk Kabel MF540A
Konektor gelombang milimeter tipe K ((2.92mm,SMK), juga disebut konektor 2,92mm. Ini adalah salah satu konektor gelombang meter yang paling populer. Jangkauan frekuensi yang luas hingga 40GHz. Mereka dapat dipasangkan dengan konektor SMA dan 3,5mm.
Konektor tipe K ini (2.92mm,SMK)menggunakan antarmuka udara, yang membuat mereka dengan ukuran kecil, ringan berat dan sangat dapat diandalkan dalam koneksi, dll
Konektor koaksial 50 Ohm presisi tinggi dengan antarmuka 2,92 mm (Wanita) dirancang untuk penggunaan RF dan microwave umum.Konektor kinerja tinggi ini banyak digunakan dalam berbagai pengaturan pengujian dan pengukuran, mulai dari komunikasi seluler hingga satelit, memastikan peralatan yang tepat dan kabel interkoneksi yang cocok.konektor ini dirancang untuk menahan penggunaan berulangMereka memiliki dielektrik udara dan dukungan konduktor pusat plastik dengan kerugian rendah.
Spesifikasi(mm):
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |

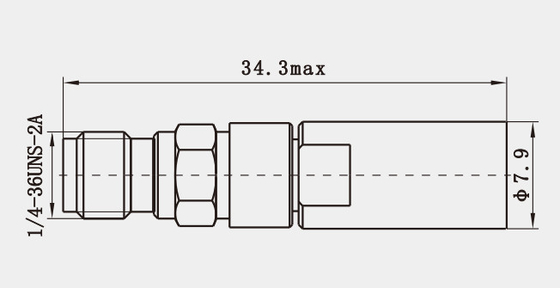

RancanganMillimeter Wave K2.90mm Female Stainless Steel RF Connector untuk Kabel MF540A (mm):
Fitur:
1VSWR dan Kerugian Penempatan Rendah: Dengan menggabungkan keuntungan dari saluran transmisi dielektrik udara, konektor 2,92mm menunjukkan rasio gelombang tegangan tegangan rendah (VSWR) dan kehilangan penempatan minimal.Hal ini menghasilkan penurunan kehilangan energi selama transmisi sinyal, menjaga integritas sinyal.
2Ukuran kompak: Dibandingkan dengan jenis konektor RF lainnya, seperti konektor 3,5 mm / SMA, konektor 2,92 mm lebih kecil dan lebih kompak.Desain miniatur membuatnya ideal untuk digunakan dalam aplikasi terbatas ruang, seperti peralatan pengujian portabel dan papan sirkuit kepadatan tinggi.
3. Kompatibilitas yang baik: Desain konektor 2,92mm memperhitungkan kompatibilitas dengan konektor SMA dan 3,5mm.Mereka dapat saling terhubung dalam keadaan tertentu, memberikan insinyur fleksibilitas yang lebih besar.
Aplikasi(mm):
1Sistem radar: Dalam sistem radar militer dan sipil, konektor 2,92mm memainkan peran penting dalam menghubungkan antena, modul transceiver, dan komponen penting lainnya.Keandalan dan karakteristik kerugian rendahnya memastikan kinerja dan akurasi sistem radar yang optimal.
2Peralatan pengujian dan pengukuran: Untuk instrumen seperti analis jaringan, analis spektrum, dan generator sinyal, 2.Konektor 92mm memfasilitasi koneksi antara port uji dan perangkat yang sedang diujiKeakuratan dan stabilitasnya meningkatkan akurasi hasil pengukuran.
3Industri Aerospace: Dalam sektor penerbangan dan ruang angkasa, konektor 2.92mm digunakan dalam pesawat terbang, satelit, dan sistem komunikasi, navigasi, dan kontrol pesawat ruang angkasa.Kemampuannya untuk menahan getaran, kejut, dan suhu ekstrim memastikan operasi yang konsisten dalam lingkungan ruang yang menantang.
Konektor RF 2,92mm Pria Wanita lainnya:
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD14
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD75G
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD8
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
