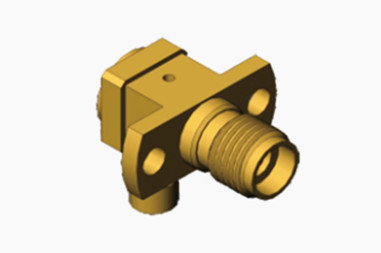

K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A

Gambar besar : K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT
Sertifikasi:	ISO-9001-2015
Nomor model:	K-KWF506

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 pcs
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	35000PCS/tahun

Kontak

Detil Deskripsi produk

Bahan:	Tembaga	Jenis kelamin:	Perempuan
Nama produk:	2.92mm, tipe K, SMK	Kata kunci:	Konektor Panel Flange 2 Lubang
Artikel:	Konektor Gelombang Milimeter	Pemasangan:	Pasif
Aplikasi:	RF	isolator:	PTFE
Menyoroti:	Konektor RF Flange K2.92 2 lubang , CXN3506/MF108A Kabel RF Connector , Konektor RF Wanita Kuningan Sudut Kanan

K2.92 Right Angle Brass Female 2-hole Flange RF Connector untuk Kabel CXN3506/MF108A

Jenis K, juga dikenal sebagai konektor tipe 2.92, adalah serangkaian konektor gelombang milimeter yang umum digunakan dengan frekuensi hingga 40 GHz.5 seri produk dan mengadopsi antarmuka udaraKonektor tipe K memiliki ukuran kecil, berat ringan, frekuensi penggunaan yang tinggi, dan koneksi yang dapat diandalkan.

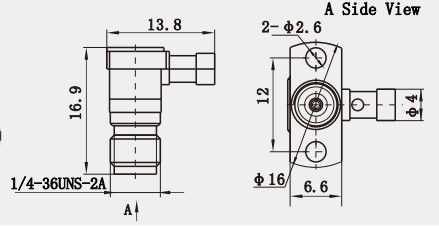

Gambar garis besar:

K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A 0

Spesifikasi:

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Impedansi	50 Ω
Jangkauan Frekuensi	DC - 40GHz
Nomor tegangan	250 VRMS (Max. Tingkat Laut)
Tegangan Tahan Dielektrik	750 VRMS (maks. permukaan laut)
Rasio gelombang tegangan berdiri VSWR	≤ 1,05 + 0,005f
Resistensi kontak	Pusat Konduktor ≤ 3,0 mΩ
	Konduktor luar ≤ 2,0 mΩ
Resistensi Isolasi	≥ 5000 MΩ

Konduktor dalam	Plug Pria: Kuningan, Dilapisi Emas
	Wanita Jack: BeCu, dilapisi emas
Kontak yang Kuat	BeCu, berlapis nikel
Tubuh / Shell / Rumah	Kuningan, dilapisi emas Baja tahan karat, pasivat
Isolator	PEI
Gasket	Karet silikon
Suhu	-55°C ~ +125°C
Daya tahan	500 Siklus
Torsi	0.79 ~ 1.13 N.m

Konektor RF 2,92mm Pria Wanita lainnya

Nomor Bagian	Deskripsi
K-KFD29	2.92mm tipe K Female RF Coaxial Connector
K-KFD87G	Stainless steel 2.92mm Type K Female RF Coaxial Connector
K-KFD42	2.92mm tipe K Female RF Coaxial Connector
K-JFD61G	Stainless steel 2.92mm Type K Male RF Coaxial Connector

K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A 1

K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A 2

K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A 3

K2.92 Right Angle Brass Female 2-hole Flange RF Connector Untuk Kabel CXN3506/MF108A 4

Fitur:

1Karakteristik listrik:
- Impedansi karakteristik adalah 50Ω, cocok untuk berbagai aplikasi RF.
- Rentang frekuensi yang luas, dari DC hingga 40GHz, memenuhi kebutuhan aplikasi frekuensi tinggi.
- Relasi gelombang tegangan rendah (VSWR), kurang dari 1,15 pada 40GHz, memastikan transmisi sinyal yang efisien.

2Karakteristik mekanik:
- Ketahanan suhu tinggi, dapat menahan suhu dari -55 ° C sampai + 165 ° C.
- Kekuatan pemisahan rendah dan kekuatan keterlibatan, mudah dioperasikan dan koneksi yang andal.
- Daya tahan yang kuat, bisa menahan 500 siklus penggunaan.

3Kompatibilitas dan Interchangeability:
- Kompatibel dengan SMA, 3.5mm dan konektor lainnya, memudahkan interkoneksi antara sistem yang berbeda.
- Dapat dihubungkan secara bergantian dengan konektor SMA dan 3,5 mm, meningkatkan keseragaman dan fleksibilitas peralatan.

Aplikasi:

1Instrumen uji: Dalam instrumen uji, konektor K2.92 digunakan untuk menghubungkan peralatan uji dan peralatan yang diuji, memastikan akurasi dan keandalan hasil uji.

2. Aerospace: Konektor K2.92 banyak digunakan di bidang aerospace untuk menghubungkan berbagai perangkat elektronik penerbangan, memastikan operasi normal dan keamanan peralatan.

3.Komunikasi nirkabel: Karena rentang frekuensi tinggi dan karakteristik kehilangan penempatan yang rendah, konektor K2.92 digunakan dalam sistem komunikasi nirkabel untuk menghubungkan pemancar dan penerima,meningkatkan efisiensi transmisi sinyal.
