Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Baja tahan karat | Jenis kelamin: | Pria |
|---|---|---|---|
| Nama produk: | 2.92mm, tipe K, SMK | Kata kunci: | Konektor Kabel |
| Artikel: | Konektor Gelombang Milimeter | Pemasangan: | Berlapis nikel |
| Aplikasi: | RF | Pelapisan Permukaan: | Pasif |
| Menyoroti: | SF103E Kabel RF Coax Connector,Konektor koaksi RF baja tahan karat pria,Konektor Koaksi RF Seri K2.92 |
||

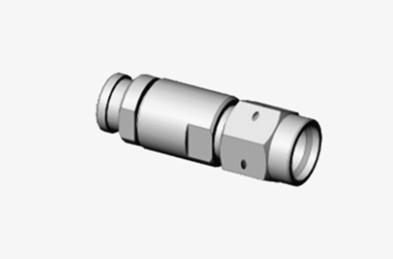

Serial K2.92 Male Stainless Steel RF Coax Connector untuk Kabel SF103E
Xi'an Elite Electronics menawarkan berbagai komponen interkoneksi RF yang komprehensif, termasuk konektor wanita koaksial 2,92mm.Konektor ini memiliki desain bus-tipe dengan tingkat impedansi 50 OhmKonektor wanita kabel koaksial 2,92mm kami dirancang dengan polaritas standar, meliputi tipe diafragma, tipe flange 4-lubang, dan konfigurasi tipe bebas kurung.
Seri produk untuk konektor wanita 2,92mm menyediakan berbagai pilihan koneksi seperti penjepit / kontak non-pengelasan, penjepit / pengelasan, pengelasan, dan pengelasan / kontak non-pengelasan.Jenis kabel yang kompatibel untuk 2.92mm konektor wanita termasuk # 2 Semirigid / fleksibel / CXN3506/CXN3507/MF108A / MF363A.
Spesifikasi:
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
|
Rasio gelombang tegangan berdiri |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: Beryllium perunggu, dilapisi emas | |
| Tubuh / Shell / Rumah |
Perunggu, dilapisi emas,Baja tahan karat, pasivat |
| Isolator | PTN/PLF |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
Fitur:
Koneksi Threaded: Konektor K biasanya memiliki mekanisme koneksi threaded 1/4-36UNS-2 inci, memberikan lampiran mekanis yang aman dan mencegah longgar karena getaran atau dampak.
Kompatibilitas dengan Konektor Lainnya: Meskipun konektor K dirancang khusus untuk frekuensi tinggi, ia kompatibel dengan jenis konektor lain seperti SMA dan 3,5 mm,memungkinkan koneksi melalui adaptor, yang meningkatkan fleksibilitas dan kompatibilitas sistem.
Aplikasi:
Sektor komersial:
Dalam peralatan penerbangan komersial dan laut, konektor koaksial RF stainless steel seri K digunakan untuk memastikan operasi yang dapat diandalkan dari sistem komunikasi kritis dan sistem navigasi.Misalnya, mereka banyak digunakan dalam sistem komunikasi satelit, radar penerbangan, dan peralatan komunikasi kapal.
Daya tahan tinggi dan kinerja pelindung yang sangat baik dari konektor ini membuat mereka unggul dalam aplikasi komersial yang menuntut ini.
Produk terkait:
| K-K506G | K baja tahan karat sudut kanan wanita untuk CXN3506/MF108A |
| K-JW506G | K baja tahan karat pria untuk kabel CXN3506/MF108A |
