K2.92 Series Plating Emas 4 lubang Flange Kuningan RF Koaksial Konektor Untuk 2 Semi - kaku / Fleksibel Kabel
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Deskripsi: | Konektor SMK Gelombang Milimeter | Fitur Utama: | Konektor Panel Flange 4 Lubang |
|---|---|---|---|
| Pemasangan: | Berlapis Emas | isolator: | PTFE |
| Gaya tubuh: | lurus | Bahan: | Tembaga |
| Warna: | Keemasan | Jenis kelamin: | Mendongkrak |
| Menyoroti: | Konektor Koaksial RF 4 lubang,Konektor Koaksial RF Lapisan Emas,Konektor Koaksial RF Seri K2.92 |
||

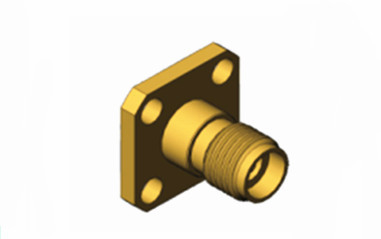

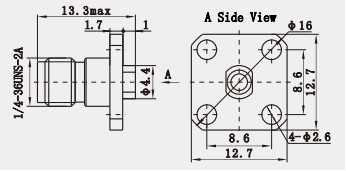

Seri K2.92 Female 4-hole Flange RF Brass Coaxial Connector untuk Kabel 2#Semi-rigid/flexible
Konektor wanita 2,92 mm, dirancang dengan presisi untuk aplikasi koaksial 50 Ohm dalam pengaturan RF dan gelombang mikro, menawarkan kinerja yang unggul.Konektor ini banyak digunakan di berbagai konteks pengujian dan pengukuran, termasuk sistem komunikasi seluler dan satelit untuk memastikan peralatan dan kabel saling cocok dengan sempurna.unit ini dibangun untuk mempertahankan penggunaan terus menerusMereka ditandai dengan desain dielektrik udara dan menggabungkan dukungan plastik dengan kerugian rendah untuk konduktor pusat.
Dalam peralatan pengujian dan pengukuran frekuensi tinggi, konektor K2.92 banyak digunakan karena kehilangan penempatan yang rendah dan kehilangan pantulan yang sangat rendah.Karakteristik ini memastikan akurasi dan pengulangan pengukuran .
Konektor ini dapat secara efektif mengurangi gangguan sinyal dan kehilangan data, memastikan akurasi hasil pengujian.
Fitur:
Kinerja Frekuensi Tinggi:
Desain konektor tipe K dapat beroperasi hingga 46GHz, mencakup seluruh pita frekuensi 8mm, menjadikannya ideal untuk aplikasi gelombang milimeter.
Dengan perkembangan teknologi gelombang milimeter, pentingnya konektor ini dalam transmisi frekuensi tinggi menjadi semakin menonjol,menjadi konektor gelombang milimeter arus utama dalam permintaan pasar .
Konektor ini dapat mempertahankan rasio gelombang berdiri yang rendah dan kehilangan sisipan yang rendah hingga 40 GHz, memastikan transmisi sinyal yang stabil dan attenuasi minimal.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
Aplikasi:
Peralatan pengujian dan pengukuran:
Dalam peralatan pengujian dan pengukuran frekuensi tinggi, konektor K2.92 banyak digunakan karena kehilangan penempatan yang rendah dan kehilangan pantulan yang sangat rendah.Karakteristik ini memastikan akurasi dan pengulangan pengukuran .
Konektor ini dapat secara efektif mengurangi gangguan sinyal dan kehilangan data, memastikan akurasi hasil pengujian.
Konektor RF 2,92mm Pria Wanita lainnya:
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD14
|
2.92mm Tipe 4 lubang Flange Mount K Female RF Coaxial Connector
|
|
K-KFD23
|
2.92mm Tipe 2 lubang Flange Mount K Female RF Coaxial Connector
|
|
K-KFD7
|
2.92mm Tipe 2 lubang Flange Mount K Female RF Coaxial Connector
|
|
K-KFD167 |
2.92mm Tipe 4 lubang Flange Mount K Female RF Coaxial Connector
|
1.
2.
3.
4.
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor RF,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
