Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Menyoroti: | Bahan Kuningan Konektor Kabel Wanita,Semi-rigid Flexible Kabel Connector,Konektor Kabel Wanita Seri K2.92 |
||

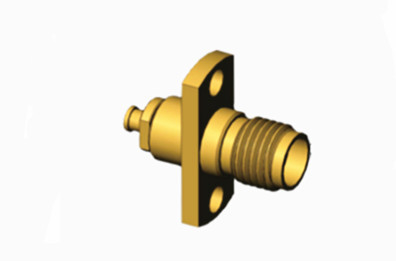

K2.92 Series Brass Material Female Cable Connector untuk 1# Semi-rigid/flexible Cable
Konektor "tipe K", yang disebut sebagai tipe 2.92, mewakili kumpulan konektor yang sering digunakan dalam aplikasi gelombang milimeter.konektor ini menawarkan interchangeability dengan kedua SMA dan 3.5 seri produk dan menggunakan antarmuka dielektrik udara. Menonjol untuk ukuran kompak mereka, berat rendah, dan kemampuan untuk bekerja pada frekuensi tinggi,konektor ini menyediakan koneksi yang dapat diandalkan.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50 Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
Fitur:
1. Desain kompak dan ringan
Keuntungan Ukuran: Ukuran kecil dan bobot ringan dari konektor seri 2,92mm membuatnya ideal untuk digunakan di lingkungan terbatas ruang.
Interchangeability: Mereka dapat ditukarkan dengan konektor SMA dan 3,5 mm, meningkatkan fleksibilitas penggunaan.
2. Kinerja Listrik
Impedansi yang cocok: Dengan impedansi karakteristik 50Ω, mereka memfasilitasi memaksimalkan efisiensi transmisi sinyal dan mengurangi kerugian refleksi.
Wide Bandwidth: Mendukung bandwidth yang luas, membuatnya cocok untuk transmisi data dan komunikasi berkecepatan tinggi.
Konektor RF 2,92mm Pria Wanita lainnya
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD38
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD76G
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD8
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
1.
2.
3.
4.
Aplikasi:
1Sistem Komunikasi Satelit
Dalam sistem ini, konektor 2,92mm digunakan untuk menghubungkan komponen penting seperti antena, amplifier, dan filter, memastikan transmisi sinyal yang jelas dan stabil.
Mengingat bahwa komunikasi satelit sering melibatkan frekuensi yang sangat tinggi dan transmisi jarak jauh, kinerja frekuensi tinggi konektor ini sangat penting.
2. Infrastruktur Komunikasi Wireless
Di menara komunikasi nirkabel modern dan stasiun dasar, konektor 2,92mm digunakan untuk menghubungkan berbagai peralatan transmisi, mendukung transmisi cepat data seluler dan komunikasi suara.
Konektor ini membantu menjaga kualitas sinyal di bawah permintaan bandwidth yang tinggi, mengurangi kebutuhan dan biaya pemeliharaan.
