| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| Menyoroti: | K2.92 Konektor Koaksial RF Pria,Kabel Gelombang Milimeter RF Koaksial Connector,Stainless Steel RF Coaxial Connector |
||

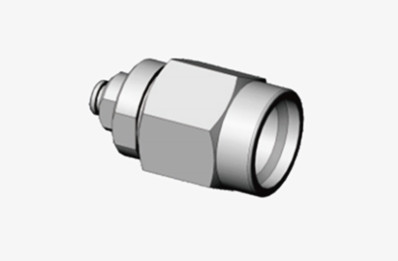

K2.92 Konektor Koaksial RF Pria Baja Rinsing untuk 1#Kabel Gelombang Milimeter Semi-ketat/Semi-fleksibel
Konektor koaksial 2,92 mm (wanita) 50Ω presisi tinggi dirancang untuk aplikasi RF dan gelombang mikro umum.Konektor berkinerja tinggi ini banyak digunakan dalam berbagai lingkungan pengujian dan pengukuranDibuat dari baja tahan karat yang tahan lama, konektor ini dibangun untuk tahan penggunaan berulang.Mereka ditandai dengan dielektrik udara dan dukungan konduktor pusat plastik dengan kerugian rendah.
Fitur:
1. Penampilan dan Fitur Struktural:
Konektor K2.92 mendapat namanya dari diameter dalam konduktor eksternal, yang berukuran 2.92mm.
Konektor ini menggunakan dielektrik udara untuk membantu meningkatkan efisiensi transmisi, terutama pada frekuensi tinggi.
Secara desain, konektor K2.92 memiliki struktur yang mirip dengan konektor SMA dan 3.5mm tetapi lebih kompak dan cocok untuk aplikasi frekuensi yang lebih tinggi.
2. Kinerja Frekuensi Tinggi:
Konektor K2.92 dirancang untuk mendukung frekuensi operasi hingga 40 GHz, yang mencakup kebutuhan pita gelombang milimeter.
Desainnya yang dioptimalkan memastikan bahwa konektor mempertahankan rasio gelombang tegangan tegangan rendah (VSWR) dan kehilangan sisipan rendah pada frekuensi hingga 40 GHz,meningkatkan kualitas dan efisiensi transmisi secara signifikan.

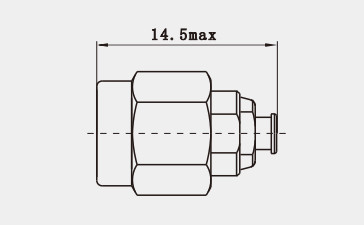

Gambar garis besar (mm):
Spesifikasi(mm):
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50 Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
Aplikasi:
1Aplikasi dalam Komunikasi:
Dalam teknologi komunikasi modern, permintaan untuk transmisi sinyal frekuensi tinggi terus meningkat, terutama di pita gelombang milimeter.meliputi seluruh pita 8mm.
Dengan komersialisasi teknologi 5G dan eksplorasi teknologi komunikasi 6G di masa depan, penggunaan konektor K2.92 dalam konstruksi stasiun dasar, peralatan jaringan,dan sistem komunikasi satelit menjadi semakin luasKinerja listrik yang unggul dan sifat mekanik memastikan kecepatan data yang tinggi dan latensi rendah.
2. Aplikasi dalam pengujian dan pengukuran:
Konektor K2.92 memainkan peran kunci dalam berbagai instrumen pengujian dan peralatan pengukuran berkinerja tinggi.konektor ini digunakan untuk mengirimkan sinyal pengukuran yang tepatUntuk insinyur penelitian dan pengembangan, konektor K2.92 adalah pilihan pertama untuk menghubungkan papan uji ke perangkat eksperimen lainnya ketika melakukan penelitian teknologi gelombang milimeter.Mereka juga menunjukkan pentingnya dalam penelitian terahertz dan pengujian bahan.
Konektor RF 2,92mm Pria Wanita lainnya:
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD14
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD75G
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD8
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
