Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemasangan: | Dilapisi emas/dilapisi nikel | Impedansi: | 50Ω |
|---|---|---|---|
| sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) | Dielektrik: | tolong |
| Jenis: | konektor RF | Jenis kelamin: | Perempuan |
| Daya tahan: | 500 Siklus | ||
| Menyoroti: | Stainless Steel Female Flange RF Connector,1.0 Seri Female Flange RF Connector |
||

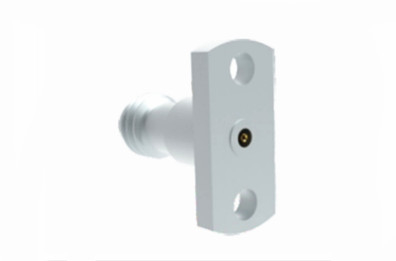

Stainless Steel 1.0 Series Female Flange RF Connector Cocok Pinφ0.23 kedalaman lubang 1mm
Konektor seri 1.0 adalah konektor gelombang milimeter berkinerja tinggi yang dirancang untuk digunakan hingga 110GHz dengan koneksi antarmuka udara berujung.kemampuan frekuensi ultra tinggi, dan konektivitas yang dapat diandalkan. Hal ini membuatnya sangat cocok untuk berbagai aplikasi dalam komunikasi gelombang milimeter dan sistem radar.
Spesifikasi:
| Karakteristik Listrik | |
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC ~ 110GHz |
| Dielektrik Tegangan-resistensi | 250VRMS* |
| Resistensi Isolasi | ≥5000MΩ |
| VSWR | ≤ 1.1+0.005f |
| Tingkat Kualitas | Tingkat Kinerja Tinggi |
| Karakteristik Bahan & Mekanik | |
| Konduktor pusat | BerylliumPerunggu Gberlapis tua |
| Konduktor luar | Kuningan,Gberlapis tuaPassifikasi dari stainless steel |
| IsolasiDielektrik | PLF |
| Kisaran suhu | -55 ~ +125°C |
Fitur:
Pembuatan konektor koaksial frekuensi gelombang radio 1,0 mm melibatkan teknik pemesinan presisi, termasuk pemilihan bahan berkualitas tinggi dan kontrol proses yang ketat.Terutama untuk bagian adaptor, desainnya harus memastikan refleksi rendah dan pengulangan yang tinggi, yang merupakan faktor kunci dalam memastikan akurasi tes.dan adaptor coaxial-waveguide dan coaxial-microstrip, semuanya menunjukkan rasio gelombang berdiri yang sangat baik dan kinerja kerugian kembali, membantu mengurangi kesalahan pengukuran dan meningkatkan kualitas transmisi sinyal.

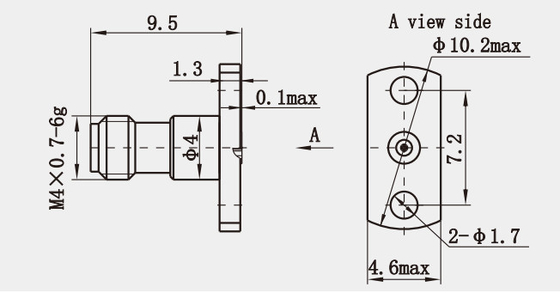

Outline Gambar (mm) dan Gambar dari
Stainless Steel 1.0 Series Female Flange RF Connector Cocok Pinφ0.23 kedalaman lubang 1mm
Aplikasi:
* Sistem radar: Dalam sistem radar modern, terutama yang membutuhkan komponen kompak untuk menyesuaikan batasan ruang, 1.0 mm gelombang RF konektor koaksial secara luas diadopsi untuk kinerja tinggi dan desain kompak.
* Komunikasi satelit: Peralatan komunikasi satelit sering menggunakan pita gelombang milimeter untuk transmisi sinyal dan konektor ini menyediakan metode koneksi yang dapat diandalkan,memastikan stabilitas sinyal dan keandalan komunikasi.
Katalog produk:
| Adaptor RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Adaptor RF 1,0 mm lainnya
1. 1.0mm Adaptor RF Wanita ke Wanita
(No. model: 1.0-KK)
2. 1.0mm Pria ke Pria RF Adaptor
(No. model: 1.0-JJ)
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
