Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemasangan: | Plating Emas/Pasivasi | Impedansi: | 50Ω |
|---|---|---|---|
| sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) | Dielektrik: | PTN/PLF |
| Jenis: | konektor RF | Jenis kelamin: | Pria |
| Daya tahan: | 500 Siklus | ||
| Menyoroti: | Konektor RF MSSM,Konektor RF CXN3506/MF108A,Konektor RF Sudut Kanan Pria |
||
MSSM Male Right Angle RF Connector untuk Kabel CXN3506/MF108A
Rangkaian produk MSSM terdiri dari konektor gelombang milimeter berkinerja tinggi yang mampu beroperasi pada frekuensi hingga 40 GHz.Mereka memanfaatkan koneksi antarmuka udara berujung dan menawarkan interchangeability dengan konektor seri SSMAKonektor seri MSSM dibedakan dengan ukuran kompak, berat rendah, frekuensi operasi yang tinggi, dan konektivitas yang dapat diandalkan.Konektor ini banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan aplikasi gelombang milimeter.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | |
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC ~ 40GHz |
| Dielektrik Tegangan-resistensi | 500VRMS* |
| Resistensi Isolasi | ≥5000MΩ |
| VSWR | ≤1,07+0,007f |
| Tingkat Kualitas | Tingkat Kinerja Tinggi |
| Karakteristik Bahan & Mekanik | |
| Konduktor pusat | BerylliumPerunggu Gberlapis tua |
| Konduktor luar | BerylliumPerunggu Gberlapis tuaPassifikasi dari stainless steel |
| IsolasiDielektrik | PLF/PEI |
| Kisaran suhu | -55 ~ +125°C |
Fitur:
1. Versatilitas
Fungsi Internal Terintegrasi: Selain konektivitas dasar, konektor MSSM dapat mengintegrasikan fungsi internal seperti penyaringan, penyesuaian fase,dan pencampuran untuk memenuhi kebutuhan perangkat multifungsi.
2Pasar dan Tren Perkembangan
Menuju Miniaturisasi dan Frekuensi yang Lebih Tinggi: Karena perangkat elektronik berkembang menuju ukuran yang lebih kecil dan frekuensi yang lebih tinggi, permintaan pasar untuk konektor MSSM terus meningkat,mendorong pengenalan lebih banyak miniatur, konektor kinerja tinggi.
Memenuhi Kebutuhan Keandalan Tinggi: Dalam lingkungan aplikasi yang keras, keandalan tinggi konektor MSSM adalah fitur penting,memenuhi permintaan untuk konektor berkinerja tinggi di sektor militer dan penerbangan.

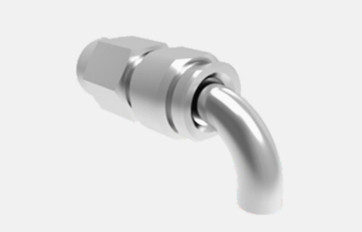

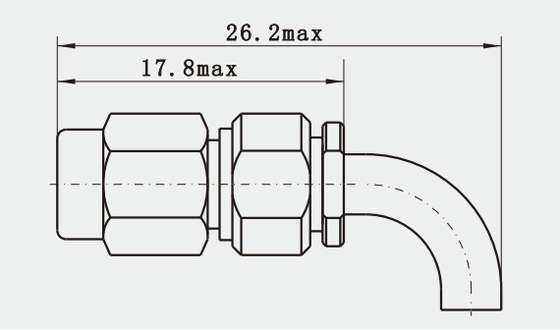

Outline Gambar (mm) dan Gambar dari MSSM Male Right Angle RF Connector untuk Kabel CXN3506/MF108A
Aplikasi:
Aplikasi Infrastruktur Publik
* Sistem Manajemen Lalu Lintas: Dalam kontrol lampu lalu lintas dan sistem pemantauan jalan raya, konektor koaksial RF MSSM menghubungkan sensor dan pusat kontrol untuk memastikan transfer informasi secara real-time.
* Sistem pengawasan: Dalam sistem pemantauan dan keamanan perkotaan, konektor MSSM digunakan untuk mentransmisikan sinyal video, membantu menjaga keamanan publik.
