Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemasangan: | Plating Emas/Pasivasi | Impedansi: | 50Ω |
|---|---|---|---|
| sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) | Dielektrik: | PTN/PLF |
| Jenis: | konektor RF | Jenis kelamin: | Pria |
| Daya tahan: | 500 Siklus | ||
| Menyoroti: | Stainless Steel Passivation RF Connector,MSSM Male RF Connector,Konektor kabel RF MF30A |
||
Passivasi MSSM Passivasi MSSM Male RF Connector untuk Kabel MF30A
Garis produk MSSM memiliki konektor gelombang milimeter berkinerja tinggi yang dirancang untuk mendukung frekuensi hingga 40 GHz.Konektor ini menggunakan koneksi antarmuka udara berujung dan menawarkan kompatibilitas dengan konektor seri SSMA. Menonjol untuk dimensi kompak mereka, berat ringan, frekuensi operasi yang tinggi, dan koneksi yang aman,konektor seri MSSM banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan aplikasi gelombang milimeter.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | |
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC ~ 40GHz |
| Dielektrik Tegangan-resistensi | 500VRMS* |
| Resistensi Isolasi | ≥5000MΩ |
| VSWR | ≤1,07+0,007f |
| Tingkat Kualitas | Tingkat Kinerja Tinggi |
| Karakteristik Bahan & Mekanik | |
| Konduktor pusat | BerylliumPerunggu Gberlapis tua |
| Konduktor luar | BerylliumPerunggu Gberlapis tuaPassifikasi dari stainless steel |
| IsolasiDielektrik | PLF/PEI |
| Kisaran suhu | -55 ~ +125°C |
Fitur:
* Desain kompak: Konektor MSSM milik keluarga konektor miniatur, membuatnya sangat kecil dan cocok untuk digunakan dalam perangkat elektronik ruang terbatas.
* Kompatibilitas dengan Seri Miniatur Lainnya: Konektor MSSM dapat dihubungkan ke konektor koaksial RF kecil lainnya seperti SSMA dan SSMB tanpa kerusakan,menawarkan kompatibilitas yang baik dan fleksibilitas dalam penggunaan.
* Fungsi Internal Terintegrasi: Selain konektivitas dasar, konektor MSSM dapat mengintegrasikan fungsi internal seperti penyaringan, penyesuaian fase,dan pencampuran untuk memenuhi kebutuhan perangkat multifungsi.

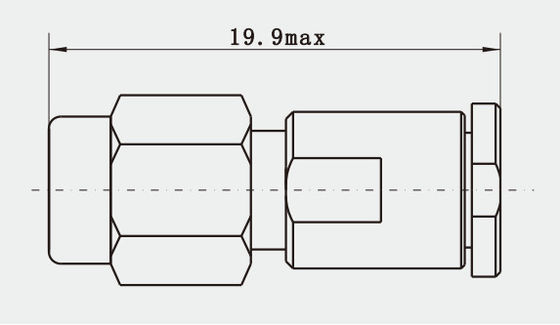

Outline Gambar (mm) dan Gambar dari Passivasi MSSM Passivasi MSSM Male RF Connector untuk Kabel MF30A
Aplikasi:
* Peralatan pengujian dan pengukuran: Generator sinyal RF, analis jaringan, dan perangkat pengujian dan pengukuran lainnya menggunakan konektor MSSM untuk mentransmisikan sinyal referensi yang stabil dan hasil pengukuran,yang sangat penting untuk meningkatkan akurasi tes.
* Instrumen medis: Beberapa perangkat pencitraan medis seperti MRI dan CT scanner juga menggunakan konektor koaksial RF MSSM untuk memastikan transmisi sinyal gambar berkualitas tinggi.
