Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemasangan: | Plating Emas/Pasivasi | Impedansi: | 50Ω |
|---|---|---|---|
| sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) | Dielektrik: | PTN/PLF |
| Jenis: | konektor RF | Jenis kelamin: | Pria |
| Daya tahan: | 500 Siklus | ||
| Menyoroti: | Konektor kabel RF stainless steel,Konektor Kabel RF Fleksibel,2#Semi-rigid RF Kabel Connector |
||

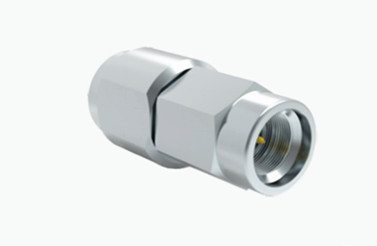

MSSM RF Kabel Connector Male stainless steel untuk 2# Semi-rigid/flexible Kabel
Garis produk MSSM mencakup konektor gelombang milimeter berkinerja tinggi yang dapat menangani frekuensi hingga 40 GHz.Mereka menggunakan koneksi antarmuka udara berujung dan dapat ditukarkan dengan konektor seri SSMA. Berkarakteristik dengan ukuran kecil, ringan, tinggi
frekuensi operasi, dan koneksi yang dapat diandalkan, konektor seri MSSM banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan perangkat gelombang milimeter.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | |
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC ~ 40GHz |
| Dielektrik Tegangan-resistensi | 500VRMS* |
| Resistensi Isolasi | ≥5000MΩ |
| VSWR | ≤1,07+0,007f |
| Tingkat Kualitas | Tingkat Kinerja Tinggi |
| Karakteristik Bahan & Mekanik | |
| Konduktor pusat | BerylliumPerunggu Gberlapis tua |
| Konduktor luar | BerylliumPerunggu Gberlapis tuaPassifikasi dari stainless steel |
| IsolasiDielektrik | PLF/PEI |
| Kisaran suhu | -55 ~ +125°C |
Fitur:
* Mesin presisi dan perakitan manual: Karena ukurannya yang kecil dan persyaratan presisi, pemesinan bagian konektor MSSM terutama dilakukan pada mesin bubut,dengan pekerjaan perakitan sebagian besar dilakukan dengan tangan.
* Fungsi Internal Terintegrasi: Selain konektivitas dasar, konektor MSSM dapat mengintegrasikan fungsi internal seperti penyaringan, penyesuaian fase,dan pencampuran untuk memenuhi kebutuhan perangkat multifungsi.
* Mesin presisi dan perakitan manual: Karena ukurannya yang kecil dan persyaratan presisi, pemesinan bagian konektor MSSM terutama dilakukan pada mesin bubut,dengan pekerjaan perakitan sebagian besar dilakukan dengan tangan.

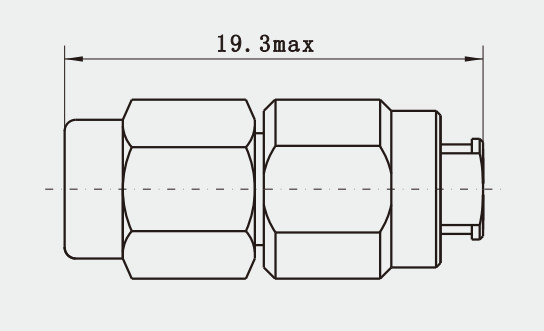

Outline Gambar (mm) dan Gambar dari MSSM RF Kabel Connector Male stainless steel untuk 2# Semi-rigid/flexible Kabel
Aplikasi:
* Peralatan pengujian dan pengukuran: Generator sinyal RF, analis jaringan, dan perangkat pengujian dan pengukuran lainnya menggunakan konektor MSSM untuk mentransmisikan sinyal referensi yang stabil dan hasil pengukuran,yang sangat penting untuk meningkatkan akurasi tes.
* Instrumen medis: Beberapa perangkat pencitraan medis seperti MRI dan CT scanner juga menggunakan konektor koaksial RF MSSM untuk memastikan transmisi sinyal gambar berkualitas tinggi.
Katalog produk:
| Adaptor RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Adaptor RF 1,0 mm lainnya
1. 1.0mm Adaptor RF Wanita ke Wanita
(No. model: 1.0-KK)
2. 1.0mm Pria ke Pria RF Adaptor
(No. model: 1.0-JJ)
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
