Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemasangan: | Berlapis Emas/Pasif | Impedansi: | 50Ω |
|---|---|---|---|
| sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) | Dielektrik: | PTN/PLF |
| Jenis: | konektor RF | Jenis kelamin: | Pria |
| Daya tahan: | 500 Siklus | ||
| Menyoroti: | Konektor RF MF108A,Konektor RF baja tahan karat pria,Konektor RF CXN3506 |
||
MSSM Series Male RF Connector stainless steel untuk Kabel CXN3506/MF108A
Seri produk MSSM adalah konektor gelombang milimeter berkinerja tinggi dengan frekuensi hingga 40 GHz.Mereka menggunakan koneksi antarmuka udara berujung dan dapat dipertukarkan dengan konektor seri SSMAKonektor seri MSSM memiliki karakteristik ukuran kecil, berat ringan, frekuensi operasi yang tinggi, dan koneksi yang dapat diandalkan.Mereka banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan gelombang milimeter
perangkat.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | |
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC ~ 40GHz |
| Dielektrik Tegangan-resistensi | 500VRMS* |
| Resistensi Isolasi | ≥5000MΩ |
| VSWR | ≤1,07+0,007f |
| Tingkat Kualitas | Tingkat Kinerja Tinggi |
| Karakteristik Bahan & Mekanik | |
| Konduktor pusat | BerylliumPerunggu Gberlapis tua |
| Konduktor luar | BerylliumPerunggu Gberlapis tuaPassifikasi dari stainless steel |
| IsolasiDielektrik | PLF/PEI |
| Kisaran suhu | -55 ~ +125°C |
Fitur:
1. Desain kompak: Konektor koaksial RF MSSM dirancang untuk menjadi miniatur, membuatnya sangat berguna di lingkungan terbatas ruang.Desain kompak ini tidak hanya menghemat ruang panel yang berharga tetapi juga memudahkan integrasi ke dalam berbagai perangkat elektronik portabel atau miniatur.
2Koneksi yang dapat diandalkan: Bagian kontak konektor MSSM biasanya terbuat dari bahan logam berkualitas tinggi dengan ketahanan korosi yang baik dan kekuatan mekanik,memastikan keandalan dan daya tahan koneksiProses manufaktur presisi menjamin kinerja kontak konektor, sehingga memastikan transmisi sinyal yang stabil dan akurat.
3. Mudah Digunakan: Desain konektor seri MSSM memperhitungkan kenyamanan pengguna, mengadopsi struktur yang mudah dioperasikan seperti mekanisme penguncian push-in,memungkinkan pengguna untuk dengan cepat dan mudah menyelesaikan operasi koneksi dan pemutusan, sangat meningkatkan efisiensi kerja.
4. Interchangeability: Konektor koaksial RF MSSM mengikuti standar internasional dan dapat digunakan secara bergantian dengan produk serupa.Ini sangat penting bagi pengguna yang perlu memelihara dan meningkatkan peralatan, karena memungkinkan pilihan yang fleksibel antara produsen yang berbeda tanpa terbatas pada merek tertentu.

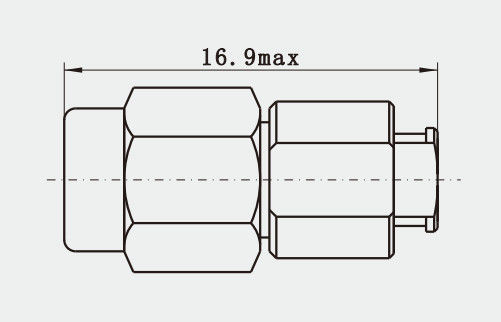

Outline Gambar (mm) dan Gambar dari MSSM Series Male RF Connector stainless steel untuk Kabel CXN3506/MF108A
Aplikasi:
1Peralatan Komunikasi Wireless: Konektor MSSM banyak digunakan dalam peralatan komunikasi nirkabel seperti stasiun dasar, sistem antena, dan titik akses nirkabel.Desain kompak mereka memungkinkan instalasi di ruang terbatas, sementara kinerja listriknya yang tinggi memastikan stabilitas dan efisiensi transmisi sinyal, yang sangat penting untuk meningkatkan kualitas dan cakupan komunikasi nirkabel.
2Instrumen Portable: Dalam perangkat pengujian dan pengukuran portabel, seperti analizer spektrum dan osiloskop portabel, konektor MSSM adalah pilihan yang ideal karena ukuran kecil, berat ringan,dan kinerja yang andalMereka tidak hanya menghemat ruang tetapi juga memastikan transmisi sinyal yang akurat di lingkungan mobile.
Katalog produk:
| Adaptor RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Adaptor RF 1,0 mm lainnya
1. 1.0mm Adaptor RF Wanita ke Wanita
(No. model: 1.0-KK)
2. 1.0mm Pria ke Pria RF Adaptor
(No. model: 1.0-JJ)
Catatan:
Kami memiliki lebih dari 10.000 jenisAdaptor,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
