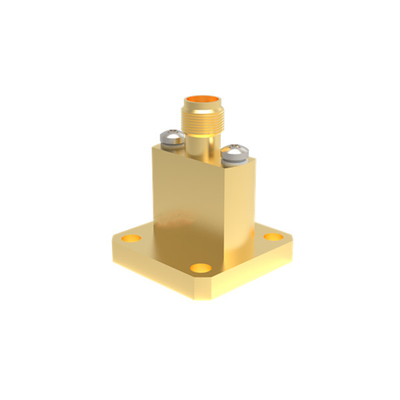

WR42 BJ220 Ke K2.92mm Female End Launch Waveguide To Coax Adapter 17.6GHz~26.7GHz K/BJ220-KFE7
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Pandu Gelombang WR42 K2.92mm ke Adaptor Koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Rentang frekuensi: | 17.6 GHz-26.7 GHz | Konektor: | K2.92mm |
| VSWR: | 1.35 | Impedansi: | 50 Ohm |
| Ukuran pandu gelombang: | WR42,BJ220 | Gaya tubuh: | Akhiri Peluncuran |
| Menyoroti: | K2.92mm Waveguide Untuk Adaptor Coax,WR42 BJ220 Waveguide Untuk Adaptor Coax,17.6GHz~26.7GHz Panduan Gelombang Untuk Adaptor Koaksi |
||
WR42 BJ220 Ke K2.92mm Female End Launch Waveguide To Coax Adapter 17,6GHz ~ 26,7GHz
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
SpesifikasiK/BJ220-KFE7:
| Nama produk | WR42 Waveguide untuk K2.92mm Coaxial Adaptor |
| Nomor model. | K/BJ220-KFE7 |
| Jenis koaksial | K2.92mm |
| Ukuran Panduan Gelombang | WR42 (BJ220) |
| Gaya tubuh | Akhir Peluncuran |
| Jangkauan Frekuensi | 17.6-26.7GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.30 |
Keuntungan:
-Adaptor waveguide kami memiliki keandalan tinggi, ukuran miniatur dan kinerja yang sangat baik, yang membuatnya banyak digunakan dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.
Gambar dan gambar dariWR42 BJ220 ke 2,92mm Wanita Panduan Gelombang ke Coax AdapterK/BJ220-KFE7:
DaftarPanduan gelombang ke Adaptor Koaksial 2,92mm:
| Nomor Model | Deskripsi | Catatan |
| K/BJ220-KF6 | WR42 ((BJ220) ke 2,92mm adaptor sudut kanan wanita | |
| K/BJ220-KFE7 | WR42 ((BJ220) ke 2,92mm adaptor peluncuran ujung betina | BJ220=WR42 |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
