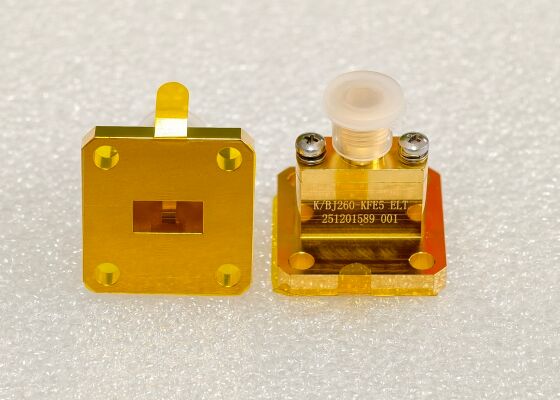

Panduan gelombang ke adaptor koaksial dengan port Panduan gelombang sebagai WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 dari 6,5 GHz hingga 145GHz

• Gambar Garis Besar

• Adaptor Waveguide ke Koaksial Lainnya

Kami juga memiliki adaptor waveguide ke koaksial lainnya seperti adaptor waveguide ke sma, adaptor waveguide ke tipe N, adaptor waveguide ke 2,4mm, adaptor waveguide ke 1,85mm, adaptor waveguide ke 1,0mm, adaptor waveguide ke 0,8mm. Silakan hubungi kami dengan bebas jika Anda memerlukan model lain.

• Referensi Silang Standar Waveguide - Seri WR & Seri BJ Cina

• Aplikasi

  1. Sistem Dirgantara & Radar

  • Sistem Radar: adaptor waveguide ke koaksial digunakan untuk menghubungkan jaringan umpan waveguide di ujung antena dengan modul Transmit/Receive (T/R) koaksial di bagian belakang. Mereka harus menjamin konsistensi fasa sinyal, terutama di pita frekuensi tinggi (seperti pita X dan Ku);
  • Sistem Penjamming Elektronik: Digunakan dalam rantai transmisi dan penerimaan sinyal, membutuhkan Voltage Standing Wave Ratio (VSWR) yang sangat rendah untuk memastikan kemurnian sinyal;
  • Sistem Telemetri: Dalam lingkungan penerbangan bergetar dan berdampak tinggi, transisi sudut siku atau yang diperkuat memberikan koneksi listrik yang andal.

  2. Komunikasi Satelit (Satcom)

  • Stasiun Bumi Tx/Rx: Adaptor waveguide ke koaksial menghubungkan output waveguide antena parabola dengan input koaksial Low Noise Amplifier (LNA) atau Power Amplifier (PA).
  • Pengujian Muatan Satelit: Selama verifikasi darat muatan satelit, transisi berkinerja tinggi digunakan untuk mensimulasikan transmisi sinyal di lingkungan luar angkasa, memastikan akurasi pengujian. Tautan Antar Satelit: Di dalam satelit, struktur waveguide-ke-koaksial yang ringkas sering digunakan untuk menghemat ruang dan mengurangi berat.

  3. Pengujian & Pengukuran

  • Pengujian Antena: Menghubungkan antena waveguide ke Vector Network Analyzer (VNA). Terutama di pita gelombang milimeter (26,5GHz–110GHz), transisi presisi tinggi (seperti konektor 2,4mm atau 2,92mm) diperlukan. Pengujian Ruang Anechoic: Transisi digunakan untuk merutekan sinyal dari jalur transmisi waveguide ke peralatan uji koaksial di dalam ruang EMC. Peralatan Uji Otomatis (ATE): Adaptor sudut siku sering digunakan dalam perlengkapan uji yang terbatas ruang untuk mengoptimalkan tata letak.

  4. Komunikasi Nirkabel (5G/6G & Relai Gelombang Mikro)

  • R&D Gelombang Milimeter 5G/6G: Digunakan dalam prototipe dan pengujian stasiun pangkalan untuk menghubungkan chip/modul gelombang milimeter dengan peralatan uji. Komunikasi Gelombang Mikro Titik-ke-Titik: Digunakan untuk penggandengan dan pemantauan sinyal dalam tautan transmisi gelombang mikro jarak jauh.

  5. Penelitian Industri, Medis & Ilmiah

  • Gelombang Mikro Industri: Pemantauan daya dalam peralatan pemanas dan pengering gelombang mikro.
  • Gelombang Mikro Medis: Transmisi sinyal dalam peralatan fisioterapi gelombang mikro dan hipertermia tumor.
  • Fasilitas Ilmiah Skala Besar: Digunakan dalam akselerator partikel dan teleskop radio (misalnya, FAST) untuk transmisi sinyal berdaya tinggi dan kebisingan rendah.

• Pengemasan dan Pengiriman

Adaptor waveguide ke koaksial kami dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transit. Setiap konektor dibungkus secara individual dengan bahan anti-statis dan ditempatkan dalam kotak yang kokoh dan empuk untuk mencegah kerusakan akibat guncangan atau getaran.

Kemasan diberi label dengan jelas dengan informasi produk, termasuk nomor suku cadang dan spesifikasi, untuk memfasilitasi identifikasi dan manajemen inventaris yang mudah.

• RFQ:

Q1: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah produsen dengan pengalaman lebih dari 23 tahun pada Komponen Interkoneksi RF/Gelombang Mikro.

Q2: Produk apa yang dapat Anda sediakan saat ini?
A: Konektor RF, adaptor, rakitan kabel, adaptor waveguide ke koaksial, produk waveguide, konektor hermetik kaca-ke-logam, micro D-sub, sambungan putar gelombang mikro, dan komponen gelombang mikro lainnya.

Q3: Apakah sampel gratis tersedia?
A: Ya, jika ada stok, sampel gratis tersedia dengan ongkos kirim dikumpulkan.

Q4: Bisakah perusahaan Anda menerima kustomisasi?
A: ODM disambut. Dengan pengalaman lebih dari 23 tahun dalam ODM, Elite Electronics dapat membantu dalam desain, pengembangan produk, penelitian & pengembangan, dan integrasi produk interkoneksi Anda.

Q5: Apa Syarat Pembayaran?
A: Kami dapat menerima L/C, T/T, Western Union, Trade Assurance (kartu kredit & T/T), dll.

Q6: Berapa waktu tunggu?
A: 5-7 hari kerja untuk pesanan sampel, 4-12 minggu untuk pesanan produksi massal (berdasarkan jumlah yang berbeda, ODM, dll.)

Q7: Bagaimana Anda akan mengirimkan barang kepada saya?
A: Umumnya, kami bekerja sama dengan ekspedisi internasional seperti DHL, UPS, FedEx, TNT untuk memungkinkan pelanggan kami mendapatkan barang mereka dengan cepat tetapi dengan ongkos kirim terendah. Sementara itu, pengiriman melalui udara dan laut juga tersedia.

Q8: Berapa lama saya perlu menunggu sebelum barang saya tiba?
A: 5-8 hari kerja untuk transportasi udara, 3-8 hari kerja untuk ekspedisi internasional.

Q9: Bagaimana kualitas adaptor waveguide ke koaksial Anda?
A: Sebagai pemasok berkualitas tinggi dari banyak proyek teknologi tinggi nasional, menyediakan produk unggulan adalah cara pengembangan kami. Kami memiliki tim kontrol kualitas yang kuat dan proses yang sangat ketat untuk menjamin kualitas kami sesuai dengan standar tingkatan kualitas yang berbeda.
