WR22 BJ400 Untuk 2.4mm Wanita Pemandu Gelombang Untuk Adaptor Koaksi 32.9GHz~50GHz Sudut Kanan 2.4-BJ400-KF4
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | WR22 Waveguide ke Adaptor Koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Rentang frekuensi: | 32,9-50GHz | Konektor: | 2.4mm |
| VSWR: | 1.35 | Impedansi: | 50 Ohm |
| Ukuran pandu gelombang: | WR22,BJ400 | Gaya tubuh: | Sudut kanan |
| Menyoroti: | Gerbang Sudut Kanan Untuk Adaptor Coax,32.9GHz ~ 50GHz Panduan Gelombang Untuk Adaptor Coax,2.4mm Waveguide Untuk Coax Adapter |
||
WR22 BJ400 Untuk 2.4mm Wanita Pemandu Gelombang Untuk Adaptor Coax 32.9GHz ~ 50GHz Sudut Kanan
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
Spesifikasi2.4/BJ400-KF4:
| Nama produk | WR22 Waveguide untuk 2.4mm Coaxial Adaptor-Typ Sudut Kanan |
| Nomor model. | 2.4/BJ400-KF4 |
| Jenis koaksial | 2.4mm |
| Ukuran Panduan Gelombang | WR22 (BJ400) |
| Gaya tubuh | Sudut kanan |
| Jangkauan Frekuensi | 32.9-50GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.35 |
Keuntungan:
-Adaptor waveguide kami memiliki keandalan tinggi, ukuran miniatur dan kinerja yang sangat baik, yang membuatnya banyak digunakan dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.

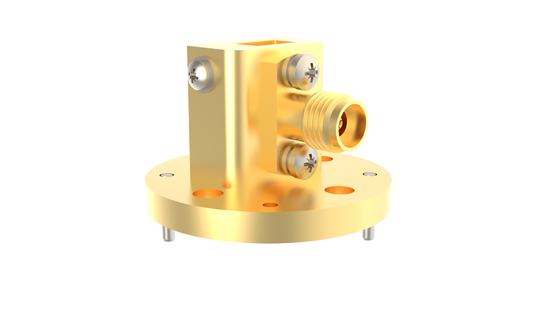

Gambar dan gambar dariWR22 BJ400 untuk 2.4mm Wanita Waveguide untuk Coax Adapter2.4/BJ400-KF4:
DaftarPanduan gelombang untuk 2.4mm Coaxial Adapter:
| Nomor Model | Deskripsi | Catatan |
| 2.4/BJ400-KF4 | WR22 ((BJ400) ke adaptor sudut kanan wanita 2,4 mm | |
| 2.4/BJ400-KFE5 | WR22 ((BJ400) ke adaptor peluncuran ujung betina 2,4 mm | BJ400 = WR22 |
| 2.4/BJ400-KF | WR22 ((BJ400) ke adaptor sudut kanan wanita 2,4 mm | |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
