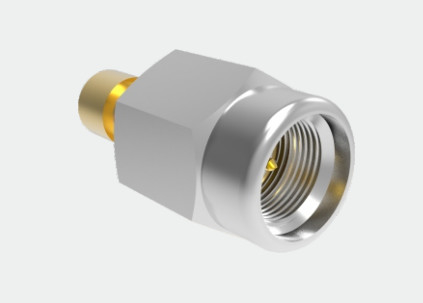

Gold Plated SSMA Male Stainless Steel RF Connector untuk Kabel CXN3506/MF108A 500 Siklus Daya tahan
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | SSMA RF Connector | Jenis kelamin: | Pria |
|---|---|---|---|
| Impedance: | 50Ω | sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) |
| Daya tahan: | 500 Siklus | Aplikasi: | komunikasi |
| Bahan: | Baja tahan karat | Jenis: | SSMA |
| Menyoroti: | Konektor RF SSMA berlapis emas,Stainless Steel SSMA RF Connector,CXN3506/MF108A Kabel SSMA RF Connector |
||
SSMA Male RF Connector stainless steel untuk Kabel CXN3506/MF108A
SSMA Series RF coaxial connector menawarkan alternatif miniaturisasi untuk konektor SMA standar, menawarkan desain yang efisien yang tidak mengorbankan kinerja.Terkenal dengan kemampuan pita frekuensi yang luas dan keandalan yang tak tergoyahkan, konektor ini telah menjadi solusi utama di berbagai industri, termasuk penerbangan, aerospace, dan komunikasi gelombang mikro.Ukuran kompaknya memungkinkan penggunaan yang efisien di area terbatas, sambil mempertahankan standar kinerja tinggi yang diharapkan dari konektor RF.Konektor SSMA adalah komponen penting dalam berbagai aplikasi frekuensi tinggi di mana ukuran dan keandalan adalah faktor kunci.
Spesifikasi SSMA RF Connector:
Catatan:kepeduliandari model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Elektronik dan Material | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 30GHz | |
| Tegangan nominal | 250 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 750 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Konduktor pusat | Pria | Tembaga paduan Emas dilapisi |
| Perempuan | Beryllium Perunggu dilapisi emas | |
| Kerang dan bagian logam lainnya | Paduan Tembaga Dilapis Emas | |
| Sleeve Crimping | Paduan tembaga berlapis nikel | |
| Isolator | PTFE | |
| Cincin segel | Karet silikon | |
| Daya tahan | 500 Siklus | |

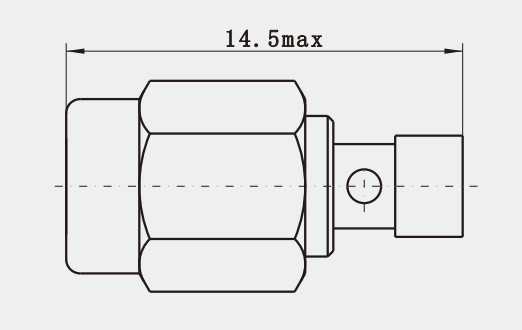

Gambar garis besar: (Unit: mm)
Fitur Utama:
1. Versatilitas: Meskipun merupakan versi SMA yang dikurangi, konektor SSMA biasanya kompatibel dengan komponen SMA standar, menawarkan fleksibilitas pengguna dalam meningkatkan atau mengganti peralatan.
2Rugi Kembali Rendah: Desain bertujuan untuk meminimalkan refleksi sinyal, memastikan transmisi yang efisien dan kehilangan minimal.
3. Kapasitas Penanganan Daya Tinggi: Meskipun ukurannya berkurang, konektor SSMA masih dapat mengelola tingkat daya yang relatif tinggi, cocok untuk aplikasi yang membutuhkan transfer daya yang signifikan.
Aplikasi:
1Perangkat medis: Beberapa peralatan medis frekuensi tinggi, seperti unit elektro-bedah dan perangkat terapi RF, dapat menggunakan konektor SSMA untuk konektivitas sinyal.
2Penelitian Ilmiah: Dalam eksperimen ilmiah, terutama yang melibatkan sinyal frekuensi tinggi, konektor SSMA dapat memberikan pengukuran yang tepat dan kesetiaan sinyal.
3Identifikasi Frekuensi Radio (RFID): Konektor SSMA dapat digunakan dalam beberapa sistem RFID frekuensi tinggi untuk menghubungkan antena dan komponen RF lainnya.
Katalog produk:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF MCX/MMCX |
| Konektor RF BNC |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
Dimensi antarmuka:
Produk terkait:
SSMA konektor koaksial RF sudut kanan jantan
| Nomor model. | Kabel |
| SSMA-JW506-1 | CXN3506, MF108A |
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
