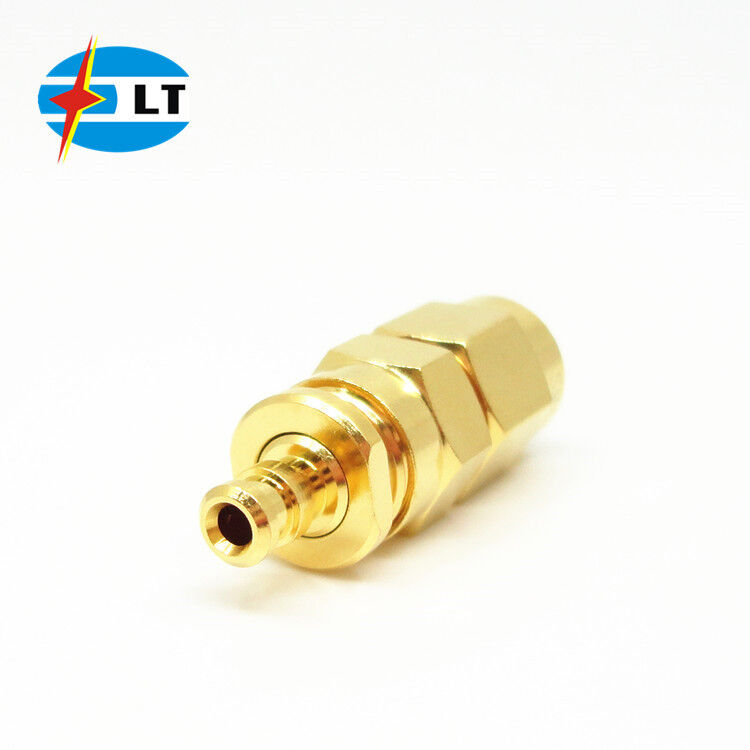

Konektor Lurus SMA Male RG178 50Ohm
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | Konektor RF SMA | pelapisan: | Berlapis emas |
|---|---|---|---|
| Jenis kelamin: | Pria | Frekuensi: | DC~18GHz |
| Jenis: | SMA | Tegangan kerja: | 335V r.m.s di Permukaan Laut |
| Tubuh: | Kuningan | Impedansi: | 50Ω |
RG178 SMA Kabel 50 Ohm Plated Emas SMA Pria Konektor Langsung
Konektor listrik SMA adalah konektor koaksial RF bergaris dengan ukuran miniatur, tahan getaran dan rentang frekuensi yang luas hingga 18 GHz (konektor RF SMA kami dapat 20 GHz),yang membuat mereka banyak digunakan untuk microwave, antena dan instrumen pengujian dll.
Kami dapat menyesuaikan konektor SMA RF dan adaptor sesuai dengan kebutuhan pelanggan yang berbeda.
Kami dapat menyesuaikan konektor SMA RF dan adaptor sesuai dengan kebutuhan pelanggan yang berbeda.
Spesifikasi:
| Karakteristik listrik: | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | Kabel fleksibel | DC ~ 12,4 GHz |
| Kabel semi-ketat | DC ~ 18GHz | |
| Nomor tegangan | 335 VRMS ((Max.Level Laut) | |
| Dielektrik Tahan Tegangan | 1000VRMS ((Max.Level Laut) | |
| Isolasi | Resistensi ≥ 5000MΩ | |
| Resistensi kontak | Konduktor pusat | ≤ 3,0mΩ |
| Bahan baku | Konduktor luar | ≤ 2,0mΩ |
| VSWR ((Rasio Gelombang Tetap Tegangan) | ≤ 1.3 | |
RancanganSMA RF Coax Connector:
(mm)
Bahan dan Karakteristik Mekanis:
| Bahan dan Karakteristik Mekanis: | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Dilapisi emas |
| Perempuan/Soket | Beryllium Perunggu | Dilapisi emas | |
| Kontak yang Kuat | Beryllium Perunggu | Berlapis nikel | |
| Shell/Housing | Tembaga | Dilapisi emas | |
| Shell/Housing | Baja tahan karat | Passifisasi | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500siklus | ||
| Torsi | 0.79 ~ 1.13N.m | ||
| *Bahan lain dan lapisan akhir dapat disesuaikan | |||
Fitur Utama:
1. Rentang frekuensi hingga 18GHz Sub-miniatur konektor koaksial
2Menggunakan antarmuka threaded
3Tersedia dalam passivation atau plating emas
4Opsi bahan tembaga dan stainless steel
5. Berbagai orientasi dan akhir PCB
6. Tersedia dalam versi lurus atau sudut kanan
7. Dengan balok, panel 2 lubang, panel 4 lubang atau pilihan tanpa mount.
8Berbagai varian dengan varian pria, wanita dan adaptor.
9. RoHS sesuai
Katalog produk:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF MCX/MMCX |
| Konektor RF BNC |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
Aplikasi:
* Aerospace
* Broadband
* Instrumen
* Base Station
* Komunikasi seluler
* Fasilitas luar ruangan
* Radar, microwave
* Phased array antena
* Telekomunikasi
* Interkoneksi board-to-board
Dimensi antarmuka:
Produk serupa
1.Untuk RG178 Kabel Plated Emas lurus SMA RF Konektor
2.Untuk RG178 Kabel Plating Emas RA SMA RF Konektor
3.Untuk RG178 Kabel Plated Bulkhead SMA RF Konektor
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
