Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Adaptor RF SMP Perempuan ke SMP Perempuan | Bahan Tubuh: | Tembaga |
|---|---|---|---|
| Impedansi: | 50ohm | Warna: | Berlapis Emas |
| Jenis kelamin: | perempuan ke perempuan | Gaya tubuh: | lurus |
| Jenis: | Adaptor RF Wanita SMP | Metode Gunung: | Teman Buta |
| Menyoroti: | Komunikasi SMP RF adaptor,Adaptor RF Long Bullet SMP,Adaptor RF SMP lurus |
||

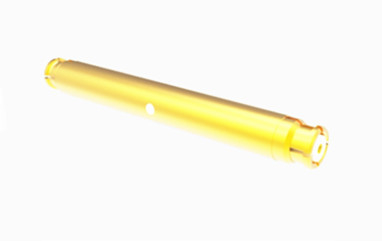

SMP lurus F ke F RF konektor/adaptor peluru panjang untuk komunikasi
SMP adalah adaptor konektor koaksial RF tipe push-on yang kompak, memiliki ukuran kecil, desain ringan, ketahanan seismik yang mengesankan, dan bandwidth operasi yang luas.Hal ini dirancang untuk bekerja di frekuensi hingga 30GHz, dengan konektor SMP unggul kami mampu mencapai hingga 40GHz Desain colokan memiliki tiga jenis antarmuka yang berbeda: detent penuh, detent terbatas,dan lubang halus (termasuk desain dengan mekanisme pengereman)Pilihan antarmuka yang beragam ini memenuhi kebutuhan gerakan aksial atau radial dalam skenario kawin buta yang melibatkan konektor lebar ke lebar.Adaptor SMP sangat cocok untuk pengaturan yang menuntut keandalan tinggi dan konfigurasi modular yang kompak.
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Spesifikasi Umum untuk Adaptor Konektor SMP | ||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 40GHz
|
|||
|
Tegangan nominal
|
170VRMS ((di permukaan laut)
|
|||
|
Dielektrik Tegangan-resistensi
|
500VRMS ((pada permukaan laut)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
|
Konduktor luar
|
normal≤2,5mΩ, tertutup hermetis ≤4mΩ
|
||
|
Konduktor pusat
|
normal≤6mΩ, tertutup hermetis ≤26mΩ
|
|||
| Jangkauan Frekuensi | DC ~ 18GHz | 18 ~ 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR untuk konektor lurus |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR untuk konektor malaikat kanan | ≤ 1.3 | |||
| VSWR untuk adaptor | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Konduktor Pusat | Pria |
Sn-P perunggu
|
berlapis emas | |
| Perempuan |
beryllium perunggu
|
berlapis emas | ||
|
Kontak Elastis
|
beryllium perunggu
|
berlapis emas | ||
|
Kerang dan Bagian Logam Lainnya
|
Kuningan berlapis emas, baja tahan karat pasivat
|
|||
|
Isolator
|
Sintering kaca/PTFE/PEI
|
|||
|
Tingkat kebocoran untuk
konektor tertutup hermetis
|
1.01325×10-3 Pa·cm3 /s
|
|||

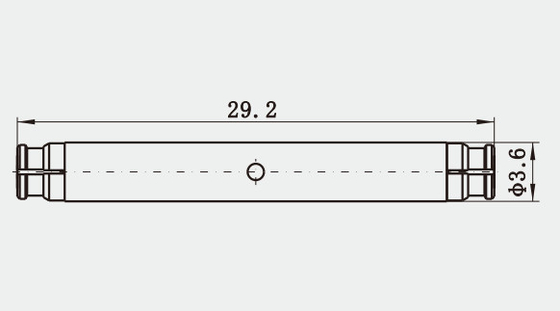

Rancangan
SMP lurus F ke F RF konektor/adaptor peluru panjang untuk komunikasi
Adaptor wanita ke wanita SMP terkait
1.
| Nomor model. | Deskripsi |
| SMP-KWFK | Adaptor RF SMP wanita ke wanita, sudut kanan, 2 lubang flange. |
2.
| Nomor model. | Deskripsi |
| SMP-KK72 | Adaptor RF SMP perempuan ke perempuan |
3.
| Nomor model. | L ((mm) | |
| SMP-KK59 | 16 | Panjang kompresi:15mm, ujung kanan dipasangkan dengan lubang halus saja. |
| SMP-KK62T | 13 | Panjang kompresi: 12 mm, ujung kanan dipasangkan dengan lubang halus saja. |
| SMP-KK62T-Y1 | 13 | Panjang kompresi: 12 mm, ujung kanan dipasangkan dengan lubang halus saja. 192H Ketahanan kabut garam |
| SMP-KK190T | 12.7 | Panjang kompresi:11.9mm, ujung kanan dipasangkan dengan lubang halus saja. |
4.
| Nomor model. | L ((mm) |
| SMP-KK99 | L = 9.6, SMP adaptor RF perempuan ke perempuan |
| SMP-KK166 | L = 10.2, SMP adaptor RF perempuan ke perempuan |
| SMP-KK175 | L = 6.7, SMP adaptor RF perempuan ke perempuan |
| SMP-KK176 | L = 7.1, SMP adaptor RF perempuan ke perempuan |
| SMP-KK177 | L = 7.4, SMP adaptor RF perempuan ke perempuan |
| SMP-KK178 | L = 8.1, SMP adaptor RF perempuan ke perempuan |
| SMP-KK188 | L=10, SMP adaptor RF perempuan ke perempuan |
| SMP-KK189 | L = 9.7, SMP adaptor RF perempuan ke perempuan |
| SMP-KK192 | L=9, SMP adaptor RF perempuan ke perempuan |
| SMP-KK239 | L = 9.9, SMP adaptor RF perempuan ke perempuan |
| SMP-KK249 | L = 6.7, SMP adaptor RF perempuan ke perempuan |
5.
| Nomor model. | Deskripsi |
| SMP-KK96 |
L = 17.35, SMP adaptor RF perempuan ke perempuan |
| SMP-KK97 | L = 19.6, SMP adaptor RF perempuan ke perempuan |
| SMP-KK98 | L=11, SMP adaptor RF perempuan ke perempuan |
Kategori produk:
1Adaptor Konektor RF (DC sampai 110GHz)
2. RF & Wave-guide kabel perakitan
3. Panduan gelombang untuk adaptor koaksial
4. Konektor RF & DC terintegrasi
5. Micro Rectangular Connector ((J30J Micro D-sub)
6. Segel Hermetik Kaca-ke-logam, Header, Feedtru ((RF & DC)
7. Microwave Rotary Joint
8. Produk ODM
Catatan:
Kami memiliki lebih dari 1.000 jenisAdaptor pria wanita SMPuntuk pilihan, jika produk yang Anda gunakan tidak ditemukan,
Silakan hubungi kami untuk katalog lengkap.
