Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor kabel laki-laki SMP | Impedansi: | 50ohm |
|---|---|---|---|
| Bahan Tubuh: | Tembaga | Warna: | Berlapis Emas |
| Jenis kelamin: | Pria | Jenis: | Konektor SMP |
| Tubuh: | lurus | ||
| Menyoroti: | MF108A Kabel RF Connector,SMP Male Limited Detent RF Connector,SMP RF Connector 50 Ohm |
||
SMP Male Limited Detent RF Connector untuk Kabel CXN3506/MF108A
SMP RF Konektor Pambuka
SMP menampilkan adaptor konektor koaksial RF kompak dan push-on yang dibedakan dengan dimensi kecil, konstruksi ringan, ketahanan yang luar biasa terhadap getaran,dan bandwidth operasional yang luas. Mampu menangani frekuensi hingga 30GHz (dengan konektor SMP berkinerja tinggi kami yang mampu mencapai 40GHz), colokan SMP menawarkan tiga jenis antarmuka: detensi penuh, detensi terbatas,dan lubang halus (termasuk versi dengan fitur pemisahan)Pilihan antarmuka yang beragam ini dirancang untuk menyediakan gerakan yang diperlukan, baik secara aksial atau radial, untuk perpaduan buta yang mulus dalam kopling broadband-to-broadband.SMP sangat cocok untuk aplikasi yang menuntut keandalan tinggi dan integrasi modular.
| Spesifikasi Umum untuk Adaptor Konektor SMP | ||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 40GHz
|
|||
|
Tegangan nominal
|
170VRMS ((di permukaan laut)
|
|||
|
Dielektrik Tegangan-resistensi
|
500VRMS ((pada permukaan laut)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
|
Konduktor luar
|
normal≤2,5mΩ, tertutup hermetis ≤4mΩ
|
||
|
Konduktor pusat
|
normal≤6mΩ, tertutup hermetis ≤26mΩ
|
|||
| Jangkauan Frekuensi | DC ~ 18GHz | 18 ~ 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR untuk konektor lurus |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR untuk konektor malaikat kanan | ≤ 1.3 | |||
| VSWR untuk adaptor | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Konduktor Pusat | Pria |
Sn-P perunggu
|
berlapis emas | |
| Perempuan |
beryllium perunggu
|
berlapis emas | ||
|
Kontak Elastis
|
beryllium perunggu
|
berlapis emas | ||
|
Kerang dan Bagian Logam Lainnya
|
Kuningan berlapis emas, baja tahan karat pasivat
|
|||
|
Isolator
|
Sintering kaca/PTFE/PEI
|
|||
|
Tingkat kebocoran untuk
konektor tertutup hermetis
|
1.01325×10-3 Pa·cm3 /s
|
|||

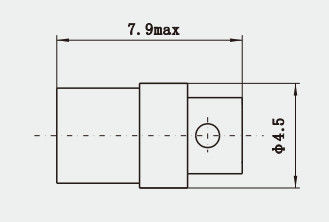

Satuan: mm
Rancangan
SMP Male Limited Detent RF Connector untuk Kabel CXN3506/MF108A
Aplikasi:
1Desain modular: Dalam perangkat elektronik frekuensi tinggi yang membutuhkan desain modular, konektor SMP disukai karena ukuran kompak dan konstruksi ringan,memungkinkan kepadatan pemasangan yang tinggi di ruang terbatas.
2Sistem antena: Konektor SMP banyak digunakan dalam sistem antena, terutama dalam aplikasi yang menuntut miniaturisasi dan interkoneksi berkinerja tinggi.
3Peralatan broadband: Karena konektor SMP dapat beroperasi di rentang frekuensi dari DC hingga 40GHz, mereka sangat cocok untuk peralatan broadband seperti amplifier broadband dan splitter sinyal.
Peralatan pengujian dan pengukuran: Dalam bidang pengujian dan pengukuran, konektor SMP digunakan untuk menghubungkan peralatan pengujian dengan perangkat yang sedang diuji, memastikan transmisi sinyal yang akurat.
4.Quantum Computing: Dalam bidang komputasi kuantum yang sedang berkembang, konektor SMP digunakan untuk menghubungkan bit kuantum dengan perangkat kontrol eksternal untuk transfer data berkecepatan tinggi.
5Aplikasi RF/Microwave: Konektor SMP memberikan solusi yang sangat baik untuk kebutuhan kemasan yang menuntut aplikasi RF dan microwave, terutama dalam kondisi terbatas ruang.
Catatan:
Kami memiliki lebih dari 1.000 jenisAdaptor pria wanita SMPuntuk pilihan, jika produk yang Anda gunakan tidak ditemukan,
Silakan hubungi kami untuk katalog lengkap.
Kategori produk:
1Konektor RF, Adaptor (DC sampai 110GHz)
2. RF & Wave-guide kabel perakitan
3. Panduan gelombang untuk adaptor koaksial
4. Konektor RF & DC terintegrasi
5. Micro Rectangular Connector ((J30J,Micro D-sub)
6. Segel Hermetik Kaca-ke-logam, Header, Feedtru ((RF & DC)
7. Microwave Rotary Joint
8. Produk ODM
