Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF SSMB | Pelapisan: | Berlapis Emas |
|---|---|---|---|
| Daya tahan: | 500 Siklus | Bahan Kontak: | Perunggu Berilium |
| Bahan: | Tembaga | Standar Desain:: | IEC 1169-33 |
| Jenis: | lurus | Jenis kelamin: | Pria |
| Menyoroti: | Fleksibel Kabel RF Koaksial Adaptor Konektor,Kabel Semi-rigid Male RF Connector,SSMB Male RF Connector |
||

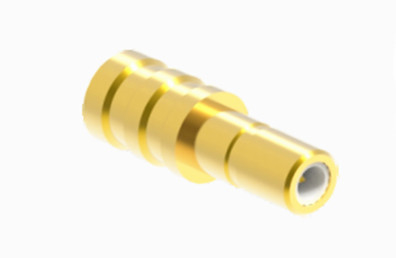

Konektor RF SSMB Pria Ultra-Langsing: Ideal untuk Meningkatkan Kinerja Kabel Semi-Keras/Fleksibel
Produk seri SSMB adalah konektor koaksial tipe push-and-snap yang kompak yang dirancang untuk aplikasi frekuensi radio, dirancang dan diproduksi sesuai dengan standar IEC60169-19.Mereka membanggakan faktor bentuk kecil, konstruksi ringan, dan antarmuka yang user-friendly, membuat mereka cocok untuk digunakan dalam perangkat radio miniatur dan alat pengukuran.
Spesifikasi
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 3GHz | |
| Tegangan nominal | 170VRMS (Level Laut Maksimum) | |
| Dielektrik Tegangan-resistensi | 500VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 2000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 5,5mOhm |
| Konduktor pusat | ≤2,5 mOhm | |
| VSMR | ≤1.35 | |

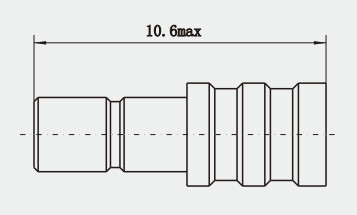

Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket |
Beryllium perunggu
|
Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis emas | |
| Shell / Rumah | Tembaga | Berlapis emas | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -65 sampai +165 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
Ukuran kompak: Konektor SSMB dirancang untuk kompak, sehingga cocok untuk digunakan di lingkungan terbatas ruang.
Ringan: Konektor ini ringan, yang memudahkan portabilitas dan pemasangan.
Mudah Dihubungkan: Konektor SSMB mudah digunakan dengan mekanisme push-in dan snap-in yang mudah untuk koneksi dan pemutusan yang cepat.
Jangkauan Frekuensi Luas: Mereka cocok untuk berbagai frekuensi operasi, membuat mereka berguna dalam berbagai perangkat radio dan instrumen elektronik.
Kinerja Listrik yang Luar Biasa: Konektor SSMB menawarkan kinerja listrik yang baik, yang sangat penting untuk transmisi sinyal dalam sirkuit frekuensi tinggi.
Keandalan Tinggi: Konektor ini dapat diandalkan dan dapat menahan getaran dan kejut tingkat tertentu.
Pilihan Antarmuka yang Berbeda: Tergantung pada kebutuhan aplikasi, konektor SSMB menyediakan pilihan socket (berambang bebas) dan snap-in interface; yang pertama memungkinkan beberapa misalignment aksial dan radial,sementara yang terakhir memberikan pegangan yang lebih kuat untuk koneksi.
Aplikasi:
Peralatan komunikasi nirkabel: Di stasiun dasar nirkabel dan peralatan komunikasi lainnya,Konektor SSMB biasanya digunakan untuk menghubungkan kabel transmisi E1 ke kotak transmisi kecil DDF (Digital Distribution Frame) di stasiun dasar.
Instrumen pengujian: Dalam bidang pengukuran dan pengujian, konektor SSMB digunakan untuk transmisi sinyal dalam berbagai instrumen pengujian frekuensi tinggi karena kinerja listriknya yang sangat baik.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
