| Penyambung: | SMP | Nama produk: | SMP Male Limited Detent Konektor Tertutup Hermetis |
|---|---|---|---|
| Jenis kelamin: | Pria | Rentang frekuensi: | DC~40GHz |
| Impedansi: | 50Ω | Bahan kerang: | Kovar 4j29 |
| Kaca: | 7052 7070 | Hermecity: | ≤1,01325*10^-3 Pa.cm^3/dtk |
| Cahaya Tinggi: | Penundaan terbatas untuk konektor RF pria,Penyambung RF PCB pria,SMP Series RF Coaxial Connector |
||

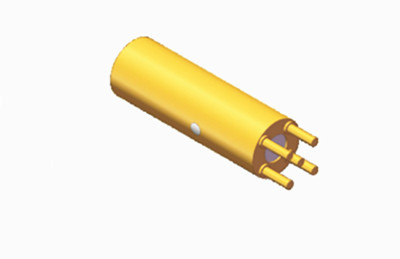

SMP Series Male PCB Mount RF Connector Limited Detent Connector untuk Kinerja Utama
SMP Series Male PCB Mount RF Connector adalah konektor koaksial RF kompak push-on atau snap coupling, yang ditandai dengan ukuran kecil, desain ringan, kinerja seismik yang sangat baik,dan bandwidth kerja yang luas. Ini beroperasi hingga 30GHz ((produk konektor SMP kami dapat mencapai 40GHz) dan menawarkan tiga bentuk antarmuka - detent penuh, detent terbatas, dan bor halus (termasuk dengan pengereman).Pemasangan kabel, dan adaptor dalam seri, ini menyediakan solusi interkoneksi untuk aplikasi board-to-board, blind mate, dan rak-and-panel sambil mempertahankan kepadatan paket.Ideal untuk instalasi intensif modular yang handal.
Spesifikasi
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 40GHz | |
| Tegangan nominal | 170VRMS* | |
| Resistensi Isolasi | ≥ 2000MΩ | |
| Dielektrik Tegangan-resistensi | 500VRMS* | |
| Resistensi Pusat | Konduktor luar | ≤4mΩ |
| Konduktor pusat | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Sn-P Perunggu, dilapis emas |
| Perempuan | Beryllium perunggu, dilapis emas | |
| Kontak Elastis | Beryllium perunggu | Berlapis emas |
| Kerang dan Bagian Logam Lainnya | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Isolator | Sintering kaca/PTFE/PEI | |
| Tingkat kebocoran produk hermetik | 1.01325×10-3Pa·cm3/s | |
Gambar Rinci
Aplikasi
- Antena
- Bandwidth
- Telekomunikasi
- Instrumen
- Phased array antena
- Interkoneksi board-to-board
Fitur dan Manfaat
| Berlapis emas |
| Sub-miniatur |
| DC sampai 40GHz |
| Ukuran kompak |
| Kopling push-on atau snap |
| Total detent, terbatas detent dan halus bor |
| PCB & kabel mount konektor |
| Pria dan Wanita, lurus dan sudut kanan pilihan |
| Versi pemasangan kabel untuk bahan kabel fleksibel dan semi kaku |
| Tipe normal dan hermetik, Flange mount & Thread-In mount pilihan |
