Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF SMP | sertifikat: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Masa hidup: | 500 Siklus | Jenis kelamin: | Pria/Plug |
| Gaya tubuh: | lurus | Bahan: | Tembaga |
| Metode Gunung: | Gunung Flange | Pelapisan: | Pelapisan Emas |
| Ketidaktergantungan: | 50ohm | ||
| Cahaya Tinggi: | Konektor RF Kuningan,Konektor RF Bantal Pria,Isolasi Konveksi SMP RF Connector |
||

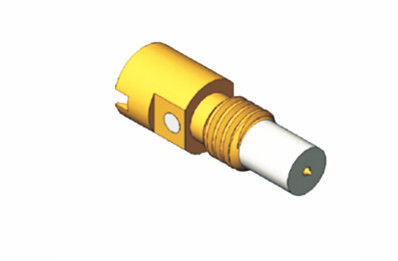

SMP Male Bulkhead PCB Mount RF Connector dengan Isolation Convex Surface
Antarmuka SMP adalah konektor kompak yang mirip dengan ukuran konektor MMCX, tetapi beroperasi pada rentang frekuensi DC hingga 40 GHz.Seri interkoneksi SMP menggunakan adaptor wanita-ke-wanita terapung (umumnya dikenal sebagai peluru) untuk papan tumpukan dengan konektor PCB pria SMPDesain yang kuat ini dan kemampuan untuk mentolerir salah selaras radial dan aksial memungkinkan solusi interkoneksi buta.
1. Kinerja frekuensi tinggi: Konektor SMP memiliki kehilangan penempatan yang rendah dan kehilangan refleksi dalam rentang frekuensi tinggi, yang dapat mendukung transmisi data kecepatan tinggi dan transmisi sinyal broadband.
2Desain kompak: Konektor SMP relatif kecil dibandingkan dengan konektor koaksial lainnya, cocok untuk aplikasi dengan ruang terbatas.
3. Berbagai bentuk struktural: push-in antarmuka dapat memenuhi kebutuhan pemasangan dan pengujian pelanggan yang cepat; struktur escapement penuh dari konektor SMP memiliki keandalan mekanik yang sangat baik,untuk memenuhi persyaratan seluruh sistem pada kinerja getaran dan kejutSelain itu, konektor RF seri SMP juga memiliki berbagai struktur seperti pemasangan dinding, pemasangan flange dan sintering kaca.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 40GHz | |
| Tegangan nominal | 170VRMS* | |
| Resistensi Isolasi | ≥ 2000MΩ | |
| Dielektrik Tegangan-resistensi | 500VRMS* | |
|
Resistensi Pusat |
Konduktor luar | Normal≤2,5mΩ, Penyegelan≤4mΩ |
| Konduktor pusat | Normal≤6mΩ, Penutup≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Sn-P Perunggu, dilapis emas |
| Perempuan | Beryllium perunggu, dilapis emas | |
| Kontak Elastis | Beryllium perunggu | Berlapis emas |
| Kerang dan Bagian Logam Lainnya | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Isolator | Sintering kaca/PTFE/PEI | |
| Tingkat kebocoran produk hermetik | 1.01325×10-3Pa·cm3/s | |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Adaptor RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF tipe N |
| Konektor RF TNC |
| Konektor RF MCX/MMCX |
| Konektor RF BNC |
| Konektor Gelombang Milimeter ((2.4mm, 2.92mm) |
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMP, Jika Anda tidak melihat perakitan kabel yang Anda butuhkan kami dapat merancang dan memproduksi satu untuk memenuhi spesifikasi unik Anda!
