Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF laki-laki SMP | Bahan Tubuh: | Baja tahan karat |
|---|---|---|---|
| Warna: | Pasif | Jenis kelamin: | Pria |
| Impedansi: | 50ohm | Antarmuka Pria: | Penahanan Terbatas |
| Jenis: | Adaptor RF SMP | lainnya: | lurus |
| Menyoroti: | Plug konektor RF dengan detent terbatas,50 Ohm RF Connector Plug,Stainless Steel RF Connector Plug |
||

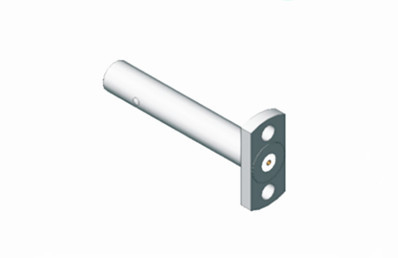

SMP Male 50Ohm Limited Detent Stainless Steel RF Connector Plug, kedalaman keterlibatan:2.79
SMP adalah kompak, push-on RF koaksial konektor adaptor yang menawarkan beberapaSMP adalah kompak, push-on RF koaksial konektor adaptor yang menawarkan beberapa fitur utama, termasuk ukuran kecil,konstruksi ringan, kinerja seismik yang sangat baik, dan bandwidth operasi yang luas. frekuensi operasinya dapat mencapai hingga 30GHz (dengan konektor SMP berkinerja tinggi kami, bahkan dapat mencapai 40GHz),dan colokan memiliki tiga bentuk antarmuka: penekanan penuh, penekanan terbatas dan pengeboran halus (termasuk dengan pengereman).Bentuk antarmuka yang berbeda ini dapat memenuhi gerakan aksial atau radial yang dibutuhkan dari kawin buta dalam penggunaan kopling dari konektor broadband ke broadbandIni sangat ideal untuk instalasi yang membutuhkan keandalan tinggi dan intensitas modular.
Gambar garis besar (mm)
| Nomor model. | Deskripsi |
| SMP-JFD116G |
SMP konektor RF pria, stainless steel, detent terbatas |
| Spesifikasi Umum untuk Adaptor Konektor SMP | ||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 40GHz
|
|||
|
Tegangan nominal
|
170VRMS ((di permukaan laut)
|
|||
|
Dielektrik Tegangan-resistensi
|
500VRMS ((pada permukaan laut)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
|
Konduktor luar
|
normal≤2,5mΩ, tertutup hermetis ≤4mΩ
|
||
|
Konduktor pusat
|
normal≤6mΩ, tertutup hermetis ≤26mΩ
|
|||
| Jangkauan Frekuensi | DC ~ 18GHz | 18 ~ 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR untuk konektor lurus |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR untuk konektor malaikat kanan | ≤ 1.3 | |||
| VSWR untuk adaptor | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Konduktor Pusat | Pria |
Sn-P perunggu
|
berlapis emas | |
| Perempuan |
beryllium perunggu
|
berlapis emas | ||
|
Kontak Elastis
|
beryllium perunggu
|
berlapis emas | ||
|
Kerang dan Bagian Logam Lainnya
|
Kuningan berlapis emas, baja tahan karat pasivat
|
|||
|
Isolator
|
Sintering kaca/PTFE/PEI
|
|||
|
Tingkat kebocoran untuk
konektor tertutup hermetis
|
1.01325×10-³Pa·cm³/s
|
|||
Catatan:
Kami memiliki lebih dari 1.000 jenisAdaptor pria wanita SMPuntuk pilihan, jika produk yang Anda gunakan tidak ditemukan,
Silakan hubungi kami untuk katalog lengkap.
