Kinerja Superior SMP Male Smooth Bore Right Angle RF Connector Untuk PCB Mount

I 'm Online Chat Now
Sertifikasi
Cina Xi'an Elite Electronics Co., Ltd. Sertifikasi
Cina Xi'an Elite Electronics Co., Ltd. Sertifikasi
Produk persis seperti yang diharapkan dan berkualitas tinggi. Layanan sangat baik. Pasti akan memesan dari lagi.

—— Gregory, AS

Memahami persyaratan saya dan mencari bagian yang tepat.

—— Ian, Selandia Baru

Sangat menyenangkan berurusan dengan Anda dan terima kasih atas bantuan dan saran Anda. Berharap akan ada lebih banyak tembaga dalam waktu dekat.

—— Terence, Singapura

Konektor SMP berkualitas tinggi, tingkat kebocoran dapat mencapai 1 * 10 ^ -9 mbar * l / s. Banyak dengan harga ekonomi seperti itu.

—— Jonh, Amerika Serikat

Penjual Profesional

—— Abdu, Arab Saudi

Aku punya konektor frekuensi tinggi Anda dan mereka benar-benar baik!

—— Jacky, Korea

Kami menguji kabel dan mereka semua bekerja seperti yang diharapkan.

—— Josh, Inggris

Kinerja Superior SMP Male Smooth Bore Right Angle RF Connector Untuk PCB Mount

Superior Performance SMP Male Smooth Bore Right Angle RF Connector For PCB Mount
Superior Performance SMP Male Smooth Bore Right Angle RF Connector For PCB Mount Superior Performance SMP Male Smooth Bore Right Angle RF Connector For PCB Mount

Gambar besar :  Kinerja Superior SMP Male Smooth Bore Right Angle RF Connector Untuk PCB Mount Harga terbaik

Detail produk:
Tempat asal: Cina
Nama merek: ELT (Elite)
Sertifikasi: CE ROHS ISO-9001-2015
Nomor model: SMP-JWHD6G-S
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100 pcs
Harga: Bisa dinegosiasikan
Kemasan rincian: Karton Ekspor Standar
Waktu pengiriman: Dalam waktu 3 minggu
Syarat-syarat pembayaran: T/T, Serikat Barat, L/C
Menyediakan kemampuan: 1000000 Piece Per Bulan
Detil Deskripsi produk
Nama produk: Konektor Koaksial RF SMP Impedansi: 50Ω
sertifikat: CE ROHS ISO-9001-2015 Daya tahan: 500 Siklus
Jenis kelamin: Pria Gaya tubuh: Sudut kanan
bahan: Tembaga Metode Gunung: Permukaan Gunung
Pelapisan: Pelapisan Emas Nama Produk: Konektor Koaksial RF SMP
Menyoroti:

SMP konektor RF sudut kanan pria

,

SMP konektor pemasangan PCB dengan lubang halus

,

SMP RF konektor untuk PCB mount

Kinerja Unggul SMP Male Smooth Bore Right Angle RF Connector untuk Pemasangan PCB



Pengantar Konektor RF SMP

Antarmuka SMP adalah konektor ringkas yang ukurannya cocok dengan konektor MMCX, tetapi menyediakan rentang frekuensi dari DC hingga 40Ghz. Seri interkoneksi SMP menggunakan adaptor female-to-female mengambang (umumnya disebut sebagai bullet) untuk menumpuk papan dengan konektor PCB male SMP. Struktur yang kuat dan kapasitas untuk mentolerir ketidaksejajaran radial dan aksial ini memungkinkan solusi interkoneksi buta. Ini umumnya digunakan dalam modul koaksial frekuensi tinggi yang diminaturisasi.

Fitur dan Manfaat

1, Rentang Frekuensi Tinggi: Antarmuka SMP menawarkan rentang frekuensi dari DC hingga 40Ghz, membuatnya cocok untuk aplikasi frekuensi tinggi.
2, Ukuran Ringkas: Konektor SMP memiliki skala yang sama dengan konektor MMCX, menjadikannya pilihan yang bagus untuk perangkat yang diminaturisasi.
3, Interkoneksi Buta: Adaptor female-to-female mengambang yang digunakan dalam seri interkoneksi SMP memungkinkan solusi interkoneksi buta, yang sangat berguna dalam situasi di mana penyelarasan yang tepat sulit.
4, Toleransi Ketidaksejajaran Radial dan Aksial: Antarmuka SMP dirancang untuk menahan ketidaksejajaran radial dan aksial, memastikan konektivitas yang andal bahkan di lingkungan yang menantang.
5, Struktur Tahan Lama: Konektor PCB male SMP dibuat agar tahan lama, menjadikannya ideal untuk digunakan dalam aplikasi yang kokoh.

Spesifikasi

Karakteristik Listrik
Impedansi 50Ω
Rentang Frekuensi DC~40GHz
Tegangan Terukur 170VRMS*
Tegangan Dielektrik-ketahanan 500VRMS*
Resistansi Isolasi ≥2000MΩ
Resistansi Pusat Konduktor Luar Normal≤2.5mΩ, Penyegelan≤4mΩ
  Konduktor Pusat Normal≤6mΩ,    Penyegelan≤26mΩ
VSWR ≤1.3
Karakteristik Material & Mekanis
Konduktor Pusat Male Perunggu Sn-P,       berlapis emas
  Female Perunggu Berilium, berlapis emas
Kontak Elastis Perunggu Berilium Berlapis Emas
Cangkang dan Bagian Logam Lainnya Baja Tahan Karat Kuningan Pelapisan Emas Pasivasi
Insulator Sintering Kaca/PTFE/PEI
Tingkat Kebocoran Produk Hermetik 1.01325×10-3Pa·cm3/s

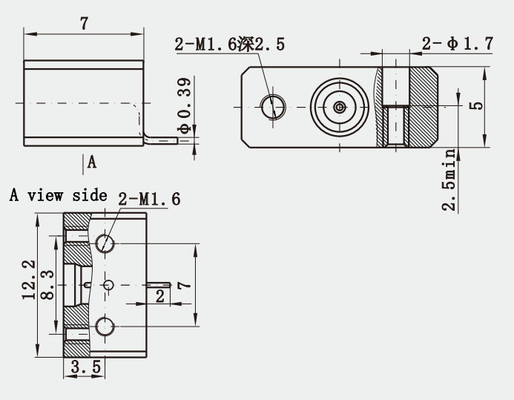

Gambar Rinci dari

Kinerja Unggul SMP Male Smooth Bore Right Angle RF Connector untuk Pemasangan PCB:

Kinerja Superior SMP Male Smooth Bore Right Angle RF Connector Untuk PCB Mount

Aplikasi

  • Antena
  • Interkoneksi Papan-ke-Papan
  • Telekomunikasi
  • Instrumentasi

Katalog Produk:

Rakitan Kabel RF
Adaptor Gelombang Pipa ke Koaksial
Segel Hermetik Kaca-ke-Logam
Konektor Seri J30J
Sambungan Putar Gelombang Mikro
Adaptor RF
Konektor RF SMA/SSMA
Konektor RF SMP/SSMP
Konektor RF Tipe N
Konektor RF TNC
Konektor MCX/MMCX
Konektor BNC
Konektor Gelombang Milimeter (2.4mm, 2.92mm)


CATATAN:
Kami memiliki lebih dari 10.000 jenis konektor SMP, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
