Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan Tubuh: | Tembaga | Impedansi: | 50ohm |
|---|---|---|---|
| Warna: | Berlapis Emas | Gaya tubuh: | lurus |
| Jenis: | Adaptor RF Wanita SMP | Kekuatan Keterlibatan: | 45N Maks |
| Angkatan Pelepasan: | 9N Min | Daya tahan: | 500 Siklus |
| Suhu operasi: | -55 sampai +125°C | ||
| Menyoroti: | Soket RF dudukan flensa SMP wanita,Konektor RF SMP flensa 2 lubang,Konektor soket RF SMP ringkas |
||

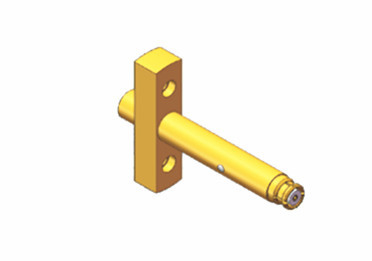

Konektor Soket RF Dudukan Flensa Betina SMP Kinerja Unggul 2 Lubang: Andal, Ringkas, dan Berkualitas Tinggi
SMP adalah konektor RF koaksial mini push-on yang memberikan kinerja sangat baik dengan ukurannya yang kecil, desain ringan, dan ketahanan seismik yang unggul. Ia memiliki rentang frekuensi operasi yang luas hingga 30GHz (dengan konektor SMP kinerja tinggi kami, frekuensi dapat mencapai 40GHz). Steker memiliki tiga bentuk antarmuka: full detent, limited detent, dan smooth bore (termasuk dengan catcher mitt)Berbagai bentuk antarmuka ini dirancang untuk mengakomodasi gerakan aksial atau radial yang diperlukan untuk pemasangan buta dalam aplikasi kopling konektor broadband.
Konektor SMP adalah solusi ideal untuk instalasi integrasi modular keandalan tinggi, memberikan konektivitas yang andal dalam faktor bentuk yang ringkas.
| Spesifikasi Umum untuk Adaptor Konektor SMP | ||||
|
Impedansi
|
50Ω
|
|||
|
Rentang Frekuensi
|
DC~40GHz
|
|||
|
Tegangan Terukur
|
170VRMS(di permukaan laut)
|
|||
|
Ketahanan Tegangan Dielektrik
|
500VRMS(di permukaan laut)
|
|||
|
Resistansi Isolasi
|
≥5000MΩ
|
|||
|
|
Konduktor luar
|
normal≤2.5mΩ, hermetically sealed ≤4mΩ
|
||
|
Konduktor tengah
|
normal≤6mΩ, hermetically sealed ≤26mΩ
|
|||
| Rentang Frekuensi | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR untuk konektor lurus |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR untuk konektor siku kanan | ≤1.3 | |||
| VSWR untuk adaptor | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR lainnya | ≤1.3 | |||
| Konduktor Tengah | Jantan |
Perunggu Fosfor Timah/Paduan Kovar
|
berlapis emas | |
| Betina |
perunggu berilium
|
berlapis emas | ||
|
Kontak Elastis
|
perunggu berilium
|
berlapis emas | ||
|
Cangkang dan Bagian Logam Lainnya
|
kuningan/perunggu berilium/Paduan Kovar/paduan tembaga/baja tahan karat pasivasi
|
|||
|
Insulator
|
sintering kaca/PTFE/PEI
|
|||
|
Tingkat Kebocoran untuk
konektor hermetically sealed
|
1.01325×10-3 Pa·cm3 /s
|
|||
Fitur:

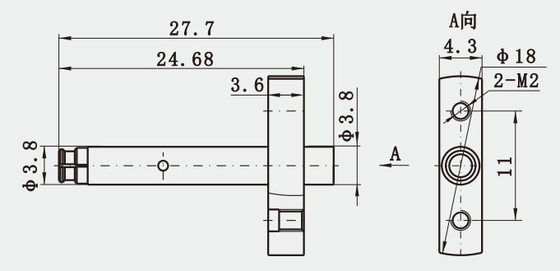

Gambar Garis Besar dari
Konektor Soket RF Dudukan Flensa Betina SMP Kinerja Unggul 2 Lubang: Andal, Ringkas, dan Berkualitas Tinggi
![]()
Pengantar Instalasi:
![]()
![]()
CATATAN:
Kami memiliki lebih dari 1.000 jenis adaptor SMP betina jantan untuk pilihan, jika produk yang Anda gunakan tidak ditemukan,
harap hubungi kami untuk katalog lengkap. Dimensi kustom diterima.
Kategori Produk:
1. Konektor RF, Adaptor (DC hingga 110GHz)
2. Rakitan Kabel RF & Wave-guide
3. Adaptor Wave-guide ke Coax
4. Konektor Terintegrasi (RF&DC)
5. Konektor Persegi Panjang Mikro (J30J, Micro D-sub)
6. Segel Hermetik Kaca-ke-logam, Header, Feedtru (RF & DC)
7. Sambungan Putar Gelombang Mikro
8. Produk ODM
![]()
