Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan Tubuh: | Kuningan | Impedansi: | 50ohm |
|---|---|---|---|
| Warna: | Berlapis Emas | Gaya tubuh: | lurus |
| Jenis: | Adaptor RF Wanita SMP | Metode Gunung: | Teman Buta |
| Kekuatan Keterlibatan: | 45N Maks | Angkatan Pelepasan: | 9N Min |
| Cahaya Tinggi: | Konektor Sudut Kanan CXN3506,Konektor Sudut Kanan Kabel MF108A,Konektor Tertutup Hermetis SMP RF |
||
Konektor Sudut Kanan Wanita SMP khusus untuk Kabel CXN3506/MF108A
SMP RF Konektor Pambuka
Konektor SMP adalah serial konektor push-on, snap-on miniatur dengan frekuensi operasi hingga 40GHz. Ukuran kecilnya membuat konektor SMP ideal untuk aplikasi kepadatan tinggi.SMP konektor cepat mateUntuk isolasi sinyal, desain konektor SMP tubuh luar berlubang tidak sebagus desain konektor berujung seperti konektor 2,92mm.
| Spesifikasi Umum untuk Adaptor Konektor SMP | ||||
Impedansi | 50Ω | |||
Jangkauan Frekuensi | DC ~ 40GHz | |||
Tegangan nominal | 170VRMS ((di permukaan laut) | |||
Dielektrik Tegangan-resistensi | 500VRMS ((pada permukaan laut) | |||
Resistensi Isolasi | ≥ 5000MΩ | |||
Konduktor luar | normal≤2,5mΩ, tertutup hermetis ≤4mΩ | |||
Konduktor pusat | normal≤6mΩ, tertutup hermetis ≤26mΩ | |||
| Jangkauan Frekuensi | DC ~ 18GHz | 18 ~ 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR untuk konektor lurus | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR untuk konektor malaikat kanan | ≤ 1.3 | |||
| VSWR untuk adaptor | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR lainnya | ≤ 1.3 | |||
| Konduktor Pusat | Pria | Tin Phosphor Bronze/Kovar Alloy | berlapis emas | |
| Perempuan | beryllium perunggu | berlapis emas | ||
Kontak Elastis | beryllium perunggu | berlapis emas | ||
Kerang dan Bagian Logam Lainnya | Kuningan/berillium perunggu/Kovar paduan/paduan tembaga, stainless steel pasivated | |||
Isolator | Sintering kaca/PTFE/PEI | |||
Tingkat kebocoran untuk konektor tertutup hermetis | 1.01325×10-3 Pa·cm3 /s | |||
Fitur:
* Kemampuan untuk menahan salah selaras radial / aksial
* Konfigurasi konektor papan, lapangan-tergantikan, peluru, hermetik dan kabel
* Konektor khusus tersedia

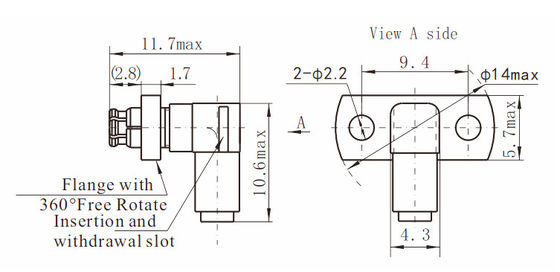

Rancangan
SMP Adaptor RF Wanita
| Nomor model. | L ((mm) |
| SMP-J506D | L=7.9, Pria, Relaksasi Terbatas, kedalaman antarmuka 2.79 |
| SMP-J506G-2 | L = 13.7,Pria,Baja tahan karat,Distensi terbatas, kedalaman antarmuka 2.79 |
| SMP-K506-68 | L = 13.3,Wanita,Penangguhan terbatas |
| SMP-KF506-40 | L = 8.7, Female, 2 lubang flange, terbatas |
| SMP-KF506-82 | L = 12.8, Female, 2 lubang flange, terbatas |
| SMP-KW506-45 | Sudut kanan,Wanita,Penangguhan terbatas |
| SMP-KW506-46 | Sudut kanan,Wanita,Penangguhan terbatas |
| SMP-KWF506-161 | Sudut kanan,Wanita, 2 lubang flange,Penangguhan terbatas |
| SMP-KWF506-215 | Sudut kanan,Wanita, 2 lubang flange,Penangguhan terbatas |
Konektor wanita SMP terkait
1.
2.
3.
4.
5.
6.
7.
8.
9.
Instal Pambuka:
Catatan:
Kami memiliki lebih dari 1.000 jenisAdaptor pria wanita SMPuntuk pilihan, jika produk yang Anda gunakan tidak ditemukan,
Silakan hubungi kami untuk katalog lengkap.
