SMP Female Flange Mount RF Cable Connector untuk CXN3506/MF108A
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Koaksial RF SMP | Impedansi: | 50Ω |
|---|---|---|---|
| sertifikat: | CE ROHS | Jenis kelamin: | Perempuan |
| Masa hidup: | 500Siklus | Gaya tubuh: | lurus |
| Bahan: | Kuningan | Metode Gunung: | Gunung Flange |
| Frekuensi: | DC~40GHz | Nama Produk: | Konektor Koaksial RF SMP |
| Menyoroti: | konektor dudukan flensa SMP wanita,Konektor RF SMP untuk CXN3506,konektor RF SMP untuk MF108A |
||
Konektor Kabel RF Flange Mount SMP Female untuk CXN3506/MF108A
Pengantar Konektor RF
Konektor RF koaksial adalah konektor listrik yang dirancang untuk bekerja pada frekuensi radio dalam kisaran multi-megahertz. Konektor RF biasanya digunakan dengan kabel koaksial dan dirancang untuk mempertahankan pelindung yang ditawarkan oleh desain koaksial. Model yang lebih baik juga meminimalkan perubahan impedansi jalur transmisi pada sambungan untuk mengurangi pantulan sinyal dan kehilangan daya. Seiring meningkatnya frekuensi, efek jalur transmisi menjadi lebih penting, dengan variasi impedansi kecil dari konektor menyebabkan sinyal memantul daripada melewatinya. Konektor RF tidak boleh membiarkan sinyal eksternal masuk ke sirkuit melalui interferensi elektromagnetik dan penangkapan kapasitif.
Karakteristik Listrik:
| Impedansi | 50Ω | |
| Rentang Frekuensi | DC~40GHz | |
| Tegangan Terukur | 170VRMS* | |
| Resistansi Isolasi | ≥2000MΩ | |
| Tegangan Dielektrik-resistansi | 500VRMS* | |
| Resistansi Pusat | Konduktor Luar | Normal≤2.5mΩ, Penyegelan≤4mΩ |
| Konduktor Tengah | Normal≤6mΩ, Penyegelan≤26mΩ | |
| VSWR | ≤1.3 | |
Karakteristik Material & Mekanis:
| Konduktor Tengah | Pria | Perunggu Sn-P, berlapis emas |
| Wanita | Perunggu Berilium, berlapis emas | |
| Kontak Elastis | Perunggu Berilium | Berlapis Emas |
| Cangkang dan Bagian Logam Lainnya | Baja Tahan Karat Kuningan | Pelapisan Emas Pasivasi |
| Insulator | Sintering Kaca/PTFE/PEI | |
| Tingkat Kebocoran Produk Hermetik | 1.01325×10-3Pa·cm3/s | |
Fitur dan Keunggulan:
- DC hingga 40GHz
- Sub-miniatur
- Kopling tekan atau jepret
- Ukuran ringkas
- Versi dudukan kabel untuk kabel fleksibel dan semi-kaku Bahan
- Konektor dudukan PCB & kabel
- Berlapis emas
- Pilihan tipe normal dan hermetik, dudukan Flange & Dudukan Ulir
- Pilihan Pria & Wanita, Lurus & Sudut Kanan
- Pilihan detent penuh, detent terbatas, dan lubang halus
Aplikasi:
- Antena
- Dirgantara
- Interkoneksi papan-ke-papan
- Telekomunikasi
- Instrumentasi

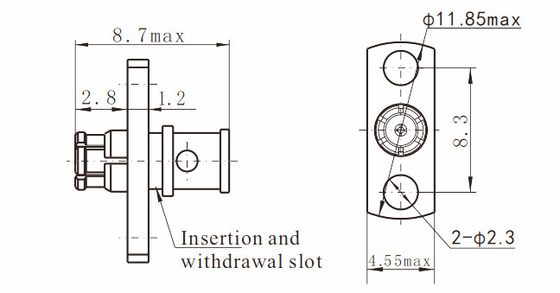

Gambar Garis Besar dan Gambar
Konektor Elektronik Jack SMP Female Flange 2 Lubang:
Katalog Produk:
| Adaptor RF |
| Adaptor Gelombang ke Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sambungan Putar Gelombang Mikro |
| Rakitan Kabel RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2.4mm, 2.92mm) |
Detail Kemasan:
* Karton Ekspor Standar
* Sesuai dengan kebutuhan pelanggan
CATATAN:
Kami memiliki lebih dari 10.000 jenis konektor SMP, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
