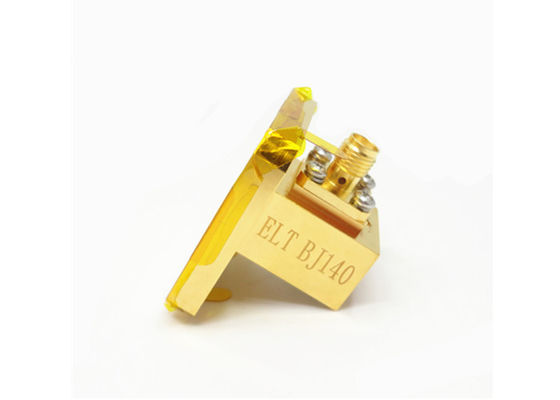

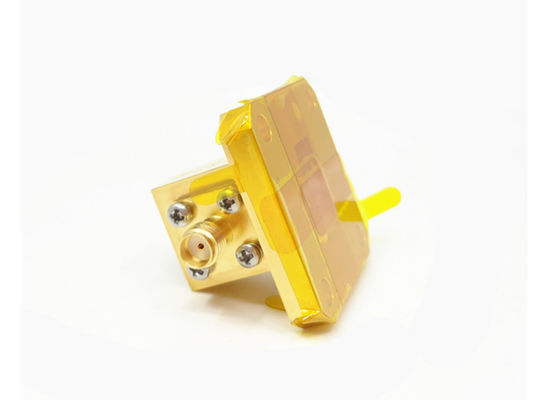

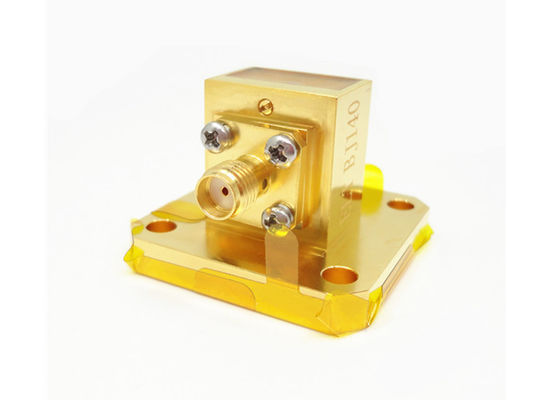

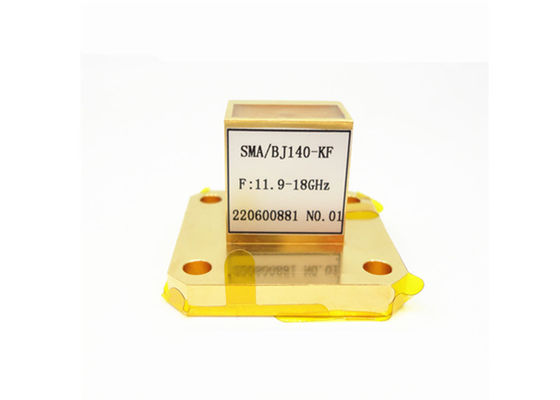

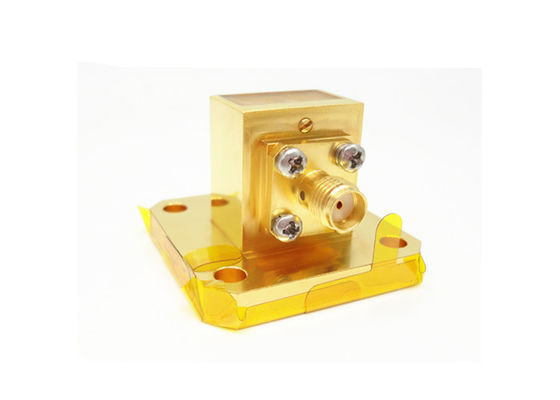

11.9GHz~18GHz WR62 BJ140 Ke SMA Female Right Angle Waveguide Ke Coaxial Adapter SMA/BJ140-KF

 WR62 BJ140 Ke SMA Female Waveguide Ke Coax Adapter 11.9GHz~18GHz

Frekuensi adapter waveguide ke coax diproses oleh Elite Electronic (ELT) mencakup 5.4GHz-110GHz. Dengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, alat ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter. Waveguide memiliki waveguide standar persegi panjang dan double-ridge, dan waveguide non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna. Antarmuka koneksi ujung koaksial meliputi N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm dan microstrip. Adapter waveguide ke coax dibagi menjadi dua jenis: peluncuran ujung dan peluncuran sudut kanan dari orientasi antarmuka. Di antaranya, tipe peluncuran RA juga dapat digunakan sebagai struktur daya tinggi.



Keunggulan:

-Adapter waveguide kami memiliki keandalan tinggi, ukuran miniatur, dan kinerja yang sangat baik, dll., yang membuatnya diadopsi secara luas dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.



Gambar Garis Besar Nomor Model SMA/BJ140-KF:





Gambar WR62 BJ140 ke SMA Female Waveguide ke Coax Adapter SMA/BJ140-KF:





Daftar Adapter Waveguide ke Koaksial SMA:

Nomor Model	Deskripsi	Catatan
SMA/BJ100-KFE2	Adapter peluncuran ujung WR90(BJ100) ke SMA female	BJ100=WR90
SMA/BJ100-KF6	Adapter sudut kanan peluncuran ujung WR90(BJ100) ke SMA male
SMA/BJ120-KFE	Adapter peluncuran ujung WR75(BJ120) ke SMA female	BJ120=WR75
SMA/BJ120-KF6	Adapter sudut kanan peluncuran ujung WR75(BJ120) ke SMA female
SMA/BJ140-KFE	Adapter peluncuran ujung WR62(BJ140) ke SMA female	BJ140=WR62
SMA/BJ140-KF15	Adapter sudut kanan peluncuran ujung WR62(BJ140) ke SMA female
SMA/BJ180-KFE5	Adapter peluncuran ujung WR51(BJ180) ke SMA female	BJ180=WR51
SMA/BJ180-KF2	Adapter sudut kanan peluncuran ujung WR51(BJ180) ke SMA female



Referensi silang Standar Waveguide

Waveguide ke Coax Adapter-ELT 2024.pdf
