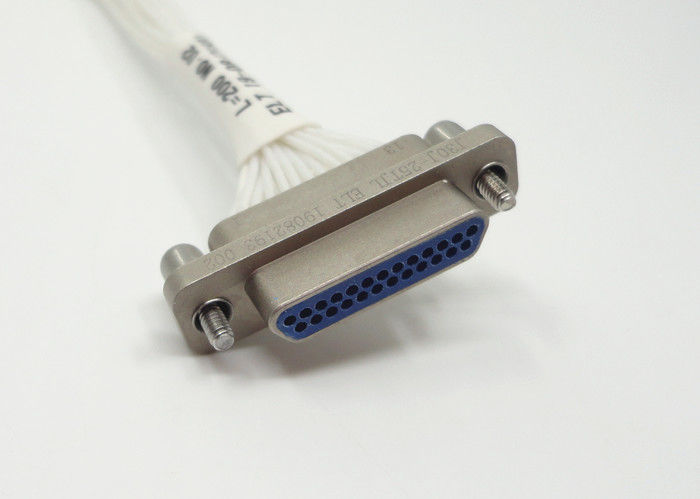

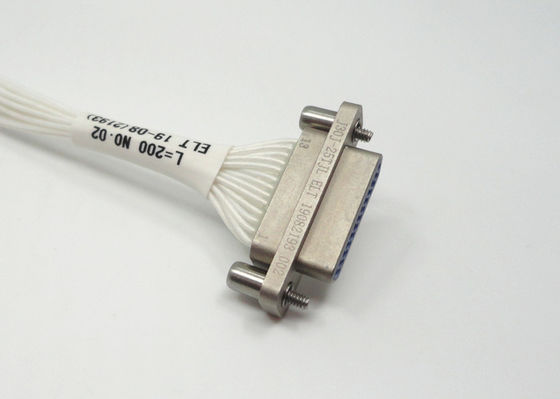

25 pin J30J Series konektor Miniaturisasi persegi panjang

Fitur:

- 0,635mm,1.27mm,1.91mm jarak kontak
- 1, 2, 3, 4 pilihan mentah,

- Twist pin, kepadatan kontak tinggi

- 9-100 kontak
- Kualifikasi MIL-DTL-83513
- Pilihan model lurus, sudut lurus
- Menghemat ruang dan berat badan.
- Ketahanan yang sangat baik terhadap kejut dan getaran.
- Resistensi kontak rendah, kapasitas arus tinggi, kekuatan dielektrik tinggi.
- Konektor dan kabel yang dirancang khusus.

- Gaya penghentian adalah kontak crimp, dan reseau adalah (baris × garis) 1.27 × 2.54.

Jenis:
- Seri J30J
- J30JM (Hermetic) seri
- Seri J30 (plastik)
- Seri J50J
- Seri J55A
- Seri J55AM (Hermetic)
- Seri J56J

Aplikasi:
- Sistem navigasi
- Pusat penelitian
- Aplikasi medis
- Papan ke Kabel

- Avionics, radar
- Rudal dan sistem panduan
- Peralatan di atas kapal
- Sistem telekomunikasi
- Surface Mount (SMT) Papan ke Kabel

Produk seri ini setara dengan produk seri MDM Amerika, dll, cangkangnya adalah paduan aluminium, ruang kontak adalah 1,27mm, terapkan pada area bagian inti kawat adalah 0,1-0,15mm persegi.Kinerja produk ini sesuai dengan GJB2446A ((spesifikasi umum untuk konektor listrik persegi panjang shell polarized mikro-miniatur), itu setara MIL-DTL-83513, itu dibagi menjadi umum ((shell) dan ditingkatkan ((shell). Dengan ruang instalasi kecil, berat ringan, koneksi yang handal, scree elektromagnetik yang sangat baik,ketahanan gempa bumi yang baik, dll. Hal ini banyak digunakan dalam peralatan elektronik dan peralatan yang membutuhkan ruang kecil.

Pengaturan Kontak

(Tampilan wajah dari pin sisipan)

Catatan:

Konektor umum mencakup 6 subfamili: konektor kontak crimp, konektor kontak solder, kontak in line
untuk PCB N, kontak dalam garis untuk PCB N-J, kontak sudut lurus untuk PCB W, kontak sudut lurus untuk PCB W-J.

Spesifikasi:
