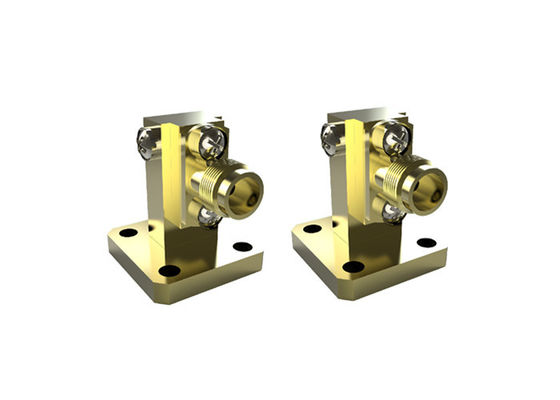

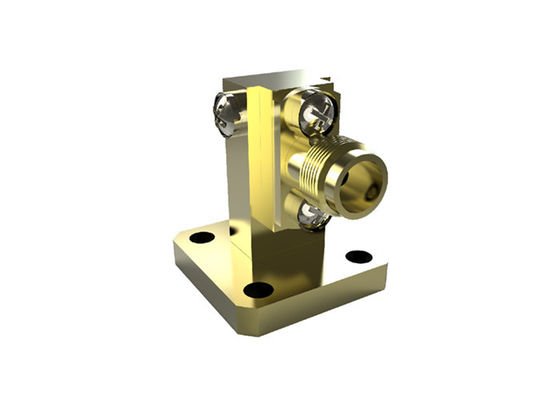

Adaptor Gelombang Pandu Sudut Kanan WR28 BJ320 Ke K 2.92mm Kuningan K/BJ320-KF
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | Pandu gelombang ke Adaptor Koaksial | Bahan: | Konektor kuningan |
|---|---|---|---|
| Rentang Frekuensi: | 26,4-40GHz | Konektor: | 2.92mm (tipe K) |
| VSWR: | 1.25 | Ukuran pandu gelombang: | WR28 |
| Gaya Tubuh: | Sudut kanan | Kerugian penyisipan: | ≤0,35 dB |
| Menyoroti: | Adaptor gelombang pandu sudut kanan WR28,Adaptor coax BJ320 ke 2.92mm,Adaptor gelombang pandu ke coax 26.4-40GHz |
||
Adaptor Pandu Gelombang 40GHz WR28 K 2.92mm ke Koaksial Sudut Kanan Betina
Adaptor Pandu Gelombang ke Koaksial diproduksi oleh Xi'an Elite Electronic Industrial Co., Ltd. dibagi menjadi dua struktur, sudut kanan dan peluncuran ujung. Untuk ujung koaksial adaptor pandu gelombang, kami dapat menyediakan tipe N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP dan banyak jenis lainnya. Rentang frekuensi mereka dari 5.4GHz hingga 70GHz. Model pandu gelombang kami berkisar dari BJ84 hingga BJ400 (WR112-WR22).
Selain itu, kami dapat menawarkan kustom adaptor pandu gelombang koaksial sesuai dengan persyaratan khusus pelanggan.
Spesifikasi:
| Nama Produk | Adaptor Pandu Gelombang ke Koaksial |
| Tipe Koaksial | 2.92mm(Tipe K) |
| Ukuran Pandu Gelombang | WR28 |
| Gaya Bodi | Sudut Kanan |
| Rentang Frekuensi | 26.4-40.0GHz |
| Impedansi | 50 Ohm |
| VSWR | 1.25 |
Keunggulan:
-Adaptor pandu gelombang kami memiliki keandalan tinggi, ukuran miniatur, dan kinerja yang sangat baik, dll., yang membuatnya diadopsi secara luas dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.
Gambar Rinci:
Unit(mm)
Daftar Adaptor Pandu Gelombang ke 2.92mm(Tipe K) Koaksial:
| Nomor Model | Deskripsi | Catatan |
| K/BJ220-KF2 | Adaptor sudut kanan betina WR42 ke K(2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | Adaptor peluncuran ujung betina WR42 ke K(2.92mm) | K=betina |
| K/BJ260-KF | Adaptor sudut kanan betina WR34 ke K(2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | Adaptor peluncuran ujung betina WR34 ke K(2.92mm) | |
| K/BJ320-KF | Adaptor sudut kanan betina WR28 ke K(2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | Adaptor peluncuran ujung betina WR28 ke K(2.92mm) | |
| K/BJ320-JF1 | Adaptor peluncuran ujung jantan WR28 ke K(2.92mm) | J=jantan |
| K/BJ400-KF1 | Adaptor peluncuran ujung betina WR22 ke K(2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | Adaptor peluncuran ujung betina WR24JS18000 ke K(2.92mm) |
Referensi Silang Standar Pandu Gelombang
| Standar Cina | Standar Internasional | Rentang Frekuensi (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
CATATAN:
Kami memiliki lebih dari 10.000 jenis Adaptor Pandu Gelombang ke Koaksial untuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda. Dimensi ODM dipersilakan.
