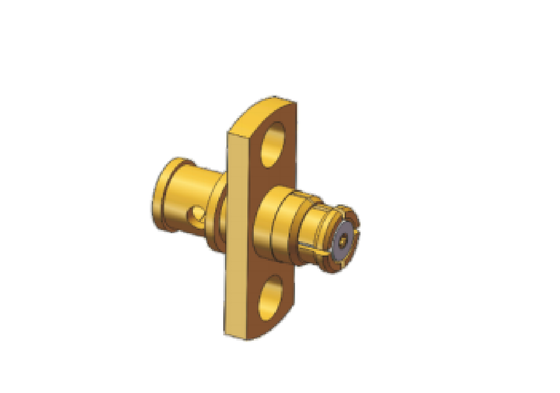

2 lubang flange mount SMP Connector Kabel Wanita Jack kawin untuk CXN3506/MF108A Frekuensi Hingga 18GHz

Gambar besar : 2 lubang flange mount SMP Connector Kabel Wanita Jack kawin untuk CXN3506/MF108A Frekuensi Hingga 18GHz Harga terbaik

Detail produk:

Tempat asal:	Xi'an, Cina
Nama merek:	ELT
Sertifikasi:	ISO Certificates
Nomor model:	SMP-KF506-35

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 buah
Harga:	Depending on the quantity
Kemasan rincian:	1 pcs/kantong plastik; 10 pcs/tas platik yang lebih besar ； 100 pcs/karton
Waktu pengiriman:	8-12 minggu setelah pembayaran
Syarat-syarat pembayaran:	T/T atau LC
Menyediakan kemampuan:	Sebagai Persyaratan

Kontak

Detil Deskripsi produk

Suhu:	-55℃～+125℃	Model:	SMP-KF506-35
Kontak:	Paduan Tembaga, Palting Emas	DWV:	500V
Dekatnya:	50Ω	Isolator:	PTFE
Nama Produk:	Konektor RF SMP	Rentang Frekuensi:	0,3MHz-18GHz
Perumahan:	Paduan Tembaga, Pelapisan Emas	dalam stok:	>500 buah
Resistensi Isolasi:	>5000MΩ	Perkawinan Calbe:	MF108A / CXN3506
Menyoroti:	2 lubang flange mount SMP konektor , SMP jack konektor kabel wanita , Konektor RF SMP hingga 18GHz

Deskripsi Produk:

Konektor koaksial subminiatur push-on Konektor RF SMP kami direkayasa untuk operasi RF frekuensi tinggi hingga 40 GHz. Menampilkan struktur ultra-kompak dan kinerja operasional yang stabil, seri ini banyak digunakan dalam penghubungan board-to-board untuk peralatan elektronik, sistem komunikasi, komunikasi satelit, dan sistem radar. Desain hemat ruangnya mendukung tata letak kepadatan tinggi pada papan sirkuit, sangat mengoptimalkan ruang instalasi keseluruhan.

Tiga desain berbeda ditawarkan untuk colokan jantan Konektor RF SMP  : full detent, limited detent (semi-detent / half-detent), dan smooth bore (gaya catcher's mitt). Anda dapat memilih jenis yang tepat sesuai dengan kondisi kerja Anda yang sebenarnya.
Model full detent memberikan gaya penahanan terkuat dan ketahanan yang luar biasa terhadap getaran dan guncangan, yang bekerja sempurna untuk interkoneksi kabel dan skenario di mana kesinambungan sinyal harus dijamin.
Varian limited detent menyeimbangkan kekuatan retensi dan masa pakai. Dikembangkan berdasarkan struktur smooth bore, ia unggul dalam penyambungan berulang jangka panjang, dan merupakan pilihan utama untuk perakitan PCB dan koneksi blind-mating.

Gaya smooth bore menawarkan gaya penyisipan dan ekstraksi yang konsisten. Ini dapat mengkompensasi penyimpangan posisi aksial dan radial, sehingga menjadi pilihan utama untuk perakitan massal konektor RF SMP board-to-board dan proyek blind-mating skala besar.

Karakteristik Listrik
Impedansi	50Ω
Rentang Frekuensi	DC~40GHz
Tegangan Terukur	170VRMS
Ketahanan Tegangan Dielektrik	500VRMS
Resistansi Isolasi	≥5000MΩ
Resistansi Kontak	Konduktor luar	Normal≤2.5mΩ
	Konduktor tengah	Normal≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Lurus	≤1.25	≤1.3	≤1.4
	Sudut Kanan	≤1.3
	Adaptor	≤1.25	≤1.3	≤1.4
	Lainnya	≤1.3

Dimensi garis besar Konektor RF SMP Jack Flange Mount Mating Cable CXN3506 / MF108A, Model: SMP-KF506-35 Hingga 18GHz

2 lubang flange mount SMP Connector Kabel Wanita Jack kawin untuk CXN3506/MF108A Frekuensi Hingga 18GHz

Konektor RF SMP Sudut Kanan untuk referensi Anda:

Model Kabel:CXN 3506

OD Kabel: 2.3mm

Warna Kabel : Abu-abu

Frekuensi:hingga 18GHz

Kami juga memiliki Konektor RF SMP lurus dan sudut kanan, Model SMP: SMP-K506 Hingga 18GHz

Model Kabel: CXN 3506 / MF108A

OD Kabel: 2.3mm

Warna Kabel: Abu-abu

Lebih banyak produk, silakan hubungi kami dengan bebas untuk katalog Konektor RF SMP sales3@xa-elite.com.cn

Aplikasi:

Xi'an Elite Electronic adalah produsen terkemuka Konektor & Adaptor RF, komponen Microwave/Waveguide & Rakitan Kabel, melayani di bidang kedirgantaraan, penerbangan, navigasi, satelit, radar, komunikasi selama lebih dari 23 tahun.

2 lubang flange mount SMP Connector Kabel Wanita Jack kawin untuk CXN3506/MF108A Frekuensi Hingga 18GHz

Kustomisasi:

Layanan Kustomisasi Produk untuk Konektor RF SMP dengan Panjang Berbeda Tersedia:

Nama Merek: ELT

MOQ: 200 pcs

Harga: Tergantung pada kuantitas

Silakan kirimkan gambar atau detail kepada kami dan kami akan membiarkan insinyur kami mengatur evaluasi atau kami merekomendasikan model alternatif atau menyediakan solusi kami kepada Anda.

Kami juga dapat menyediakan kustomisasi untuk konektor seperti SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Konektor Micro D, Beban RF, Antena, Filter, Pembagi Daya, Coupler.

Pengemasan dan Pengiriman:

Pengemasan untuk Konektor RF SMP:

1 Buah/ kantong plastik kecil

10 Buah/ kantong plastik lebih besar

100 Buah/ kotak karton

Konektor RF SMP dikemas dengan aman dalam kotak karton kecil untuk memastikan perlindungannya selama pengiriman. Kotak diberi label dengan nama produk dan spesifikasi untuk identifikasi yang mudah.

2 lubang flange mount SMP Connector Kabel Wanita Jack kawin untuk CXN3506/MF108A Frekuensi Hingga 18GHz

Untuk pengiriman, Konektor RF SMP ditempatkan di karton. Kami akan memberikan nomor pelacakan setelah pengiriman.
