7.5GHz~18GHz WRD650 Untuk SMA Male Right Angle Waveguide Untuk Coax Adapter SMA/WRD750-JF
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Waveguide WRD750 untuk adaptor koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Pemasangan: | Berlapis nikel | Rentang frekuensi: | 7.5GHz-18GHz |
| Konektor: | SMA PRIA | VSWR: | 1.3 |
| Ukuran pandu gelombang: | WRD650 | Gaya tubuh: | Sudut kanan |
| Menyoroti: | Gerbang Sudut Kanan Untuk Adaptor Coax,Adaptor Gelombang Mikro 7.5GHz~18GHz ke Koaksial,Adaptor Gelombang Mikro SMA Pria ke Koaksial |
||
7.5GHz~18GHz WRD750 Untuk SMA Pria Sudut Kanan Pemandu Gelombang Untuk Adaptor Coax
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
SpesifikasiSMA/WRD750-JF:
| Nama produk | WRD750 ke SMA Pemandu Gelombang Pria ke Adaptor Koaksial |
| Nomor model. | SMA/WRD750-JF |
| Jenis koaksial | SMA pria |
| Ukuran Panduan Gelombang | WRD750 |
| Gaya tubuh | Sudut lurus |
| Rentang Frekuensi6 | 7.5 GHz-18 GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.3 |
Keuntungan:
-Adaptor waveguide kami memiliki keandalan tinggi, ukuran miniatur dan kinerja yang sangat baik, yang membuatnya banyak digunakan dalam pengukuran gelombang mikro dan perangkat gelombang milimeter, dll.

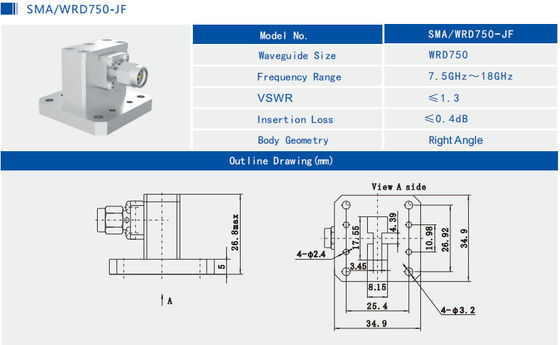

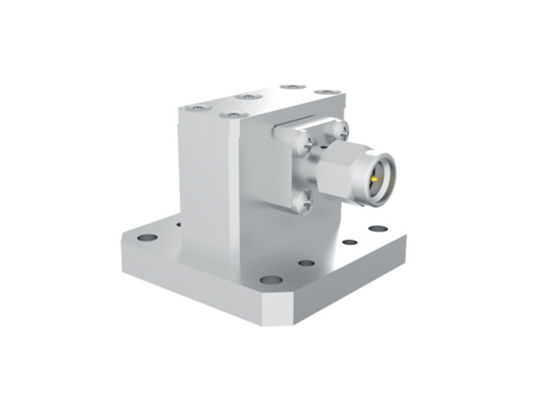

Gambar dan gambar dariWRD750 ke SMA Pemandu Gelombang Pria ke Adaptor KoaksiSMA/WRD750-JF:
BerkaitanWRD Waveguide untuk Coax Adapter dari Elite Electronic.
| Nomor Model | Deskripsi | Catatan |
| N/WRD500-KF1 | Adaptor peluncuran ujung wanita WRD500 hingga N tipe | 6GHz ~ 18GHz |
| K/WRD180-KF | Adaptor sudut kanan wanita WRD180 ke K2.92mm | 18GHz ~ 40GHz |
| SMA/WRD650-JF | WRD650 ke SMA adaptor sudut kanan pria | 6GHz ~ 18GHz |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
