Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | SBMA RF Coaxial Connector,Nikel Plating RF Koaksial Connector,Konektor Koaksial Mikrostrip RF |
||

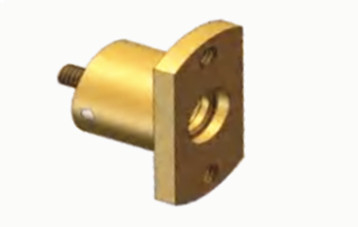

SBMA Female Flange Brass Straight RF Coaxial Connector dengan Microstrip
Sebagai versi miniatur dari konektor koaksial seri BMA, seri SBMA juga menawarkan kemampuan mat buta.Hal ini memenuhi tuntutan untuk perangkat microwave miniaturisasi dan modularitas.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 40GHz | |
| Tegangan nominal | 170 VRMS (Level Laut Maksimum) | |
| Dielektrik Tegangan-resistensi | 500 VRMS (tingkat laut maksimum) | |
| Resistensi Isolasi | ≥ 2000 MOhm | |
| Resistensi kontak | Konduktor luar | <= 2mOhm |
| Konduktor pusat | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Kerugian Penempatan | ≤ 0,30dB | |

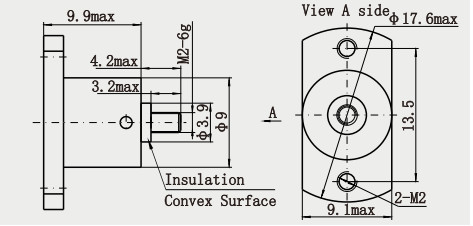

Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -65 sampai +165 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
1Keandalan tinggi:
Kehidupan mekanik yang panjang, umumnya hingga 500 kali atau lebih, mengurangi frekuensi penggantian konektor dan menurunkan biaya pemeliharaan.seperti penggunaan struktur terapung, guiding sleeve dan kepala kontak dari dua tahap mengambang fit, dll, untuk memastikan stabilitas dan keandalan koneksi, tetapi juga mudah untuk memasang dan memelihara.
2Tingkat standar yang tinggi:
Sesuai dengan produksi standar, ukuran produk, kinerja dan standar yang jelas lainnya,untuk memastikan kompatibilitas dan interchangeability antara konektor SBMA yang diproduksi oleh produsen yang berbeda.
Aplikasi:
Bidang lainnya:
Dalam peralatan medis, seperti peralatan pencitraan resonansi magnetik (MRI), peralatan terapi RF medis, dll, juga perlu menggunakan konektor RF untuk menghubungkan peralatan elektronik yang relevan.Konektor SBMA dapat memenuhi persyaratan khusus peralatan medis untuk transmisi sinyal, sementara karakteristik miniaturisasi juga membantu miniaturisasi dan desain portabel peralatan medis.
Dalam bidang otomatisasi industri, beberapa peralatan kontrol industri, sensor, dll juga dapat menggunakan teknologi RF,Konektor SBMA dapat digunakan untuk koneksi antara perangkat ini untuk mencapai transmisi data nirkabel dan remote control.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
